Как разобрать наушники, заменить кабель, проверить провод

   В наушниках Urbanfun необходимо заменить провод, так как изоляция на комплектном вся потрескалась, местами оборвалась и внешний вид наушников сильно испортился. Напомню, что для работы наушников нужен как минимум трёх проводниковый кабель, а для гарнитуры (наушники с микрофоном) – четыре.

Подобрать необходимый кабель

   Для замены мне дали гарнитуру-донор, из которой предстоит взять провод. Я проверил целостность провода на разъёме миниджек jack 3.5 с помощью тестера. Провода целые, значит можно переставлять.

   Первое, на что я смотрю – это материал изоляции. Важно, чтобы провод в мороз не становился жёстким и не ломался, был в меру мягким.

   Второе – это его длина. Конечно же, его должно хватать от уха до музыкального плеера.

   Дальше идёт цвет и форма (может быть круглый в сечении или плоским).

   На фото видно, что в имеющемся кабеле-доноре один из наушников с коротким проводом, а второй более длинный. Буду делать их одинаковой длинны, для чего необходимо будет заменить короткий отрезок длинным и откусить длинный.

Замена кабеля в наушниках

   Для начала меняю короткий отрезок кабеля имеющимся у меня в запасе.

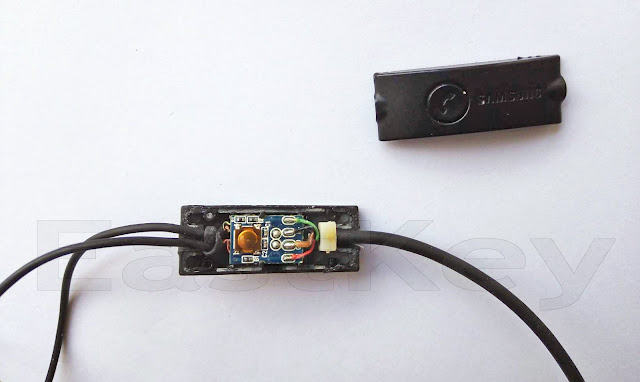

   Разбираю «коробочку», в которой расположен микрофон и кнопка гарнитуры. Здесь же происходит разветвление кабеля и коммутация.

   С правой стороны вход, с левой разветвление на два наушника. Видно, что к каждому наушнику идёт кабель с двумя проводниками. Тот участок, который короткий я отпаиваю и вместо него впаиваю другой, нужной длинны.

Коммутационную коробку закрываю и откусываю длинный провод, оставляя его такой же длинны, как только что припаянный.

   Теперь необходимо переставить динамики с Urbanfun. Разогреваю немного корпус наушника с помощью фена и аккуратно его разбираю. Две половинки были склеены клеем на подобии B7000.

   Стараюсь аккуратно извлечь динамики из корпуса наушников, помогая себе пинцетом.

Дальше всё просто – откусываю старые провода, снимаю корпус с обоих наушников.

   Корпус был сильно грязным, я тщательно отмыл его с помощью ватной палочки, ватного диска и спирта.

   Продеваю в чистый корпус наушника новый провод и припаиваю динамик. Устанавливаю его на своё место и закрываю две половинки корпуса на клей.

   Точно такие же действия делаю и со второй стороной наушников.

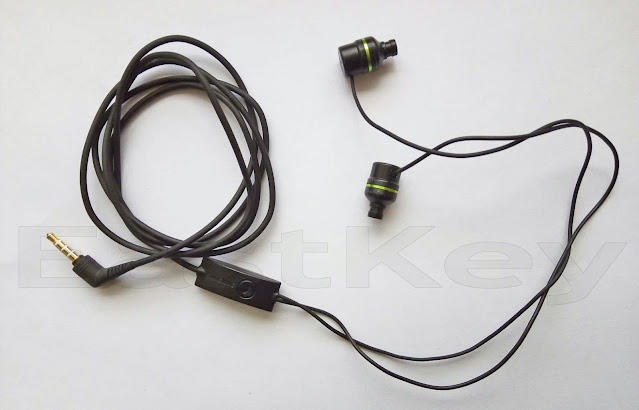

   И вот что получилось. Провод заменён, наушники работают. Микрофон и кнопка проверены и так же исправны.
