Как заменить аудио разъём (миниджек) jack 3.5 в наушниках и гарнитуре
Есть наушники JBL с проблемой – порвался кабель и оторван аудио разъём jack 3.5. Буду менять на купленный в магазине радиодеталей металлический разборный коннектор. Подробно опишу и расскажу, как меняю штекер миниждек в наушниках я, расскажу о некоторых деталях и лайфхаках для самостоятельного ремонта наушников своими руками в домашних условиях.
На картинке ниже видно – штекер полностью оторван, из кабеля торчат разноцветные провода для наушников и микрофона.
Штекер, миниджек, коннектор для ремонта наушников
Для того чтобы отремонтировать гарнитуру, я буду использовать штекер для наушников с четырьмя контактами. Штекер разборный, состоит из трёх частей:
- Корпус с контактами
- Крышка корпуса
- Резиновая трубка
Крышка корпуса сделана из металла, прочная. Контакты сделаны качественно, не так сильно боятся перегрева от паяльника, как другие разъёмы, которые мне приходилось использовать. Резиновая трубочка нужна для того, чтобы защищать кабель наушников от перелома возле коннектора.
Подготовка к замене разъёма у наушников

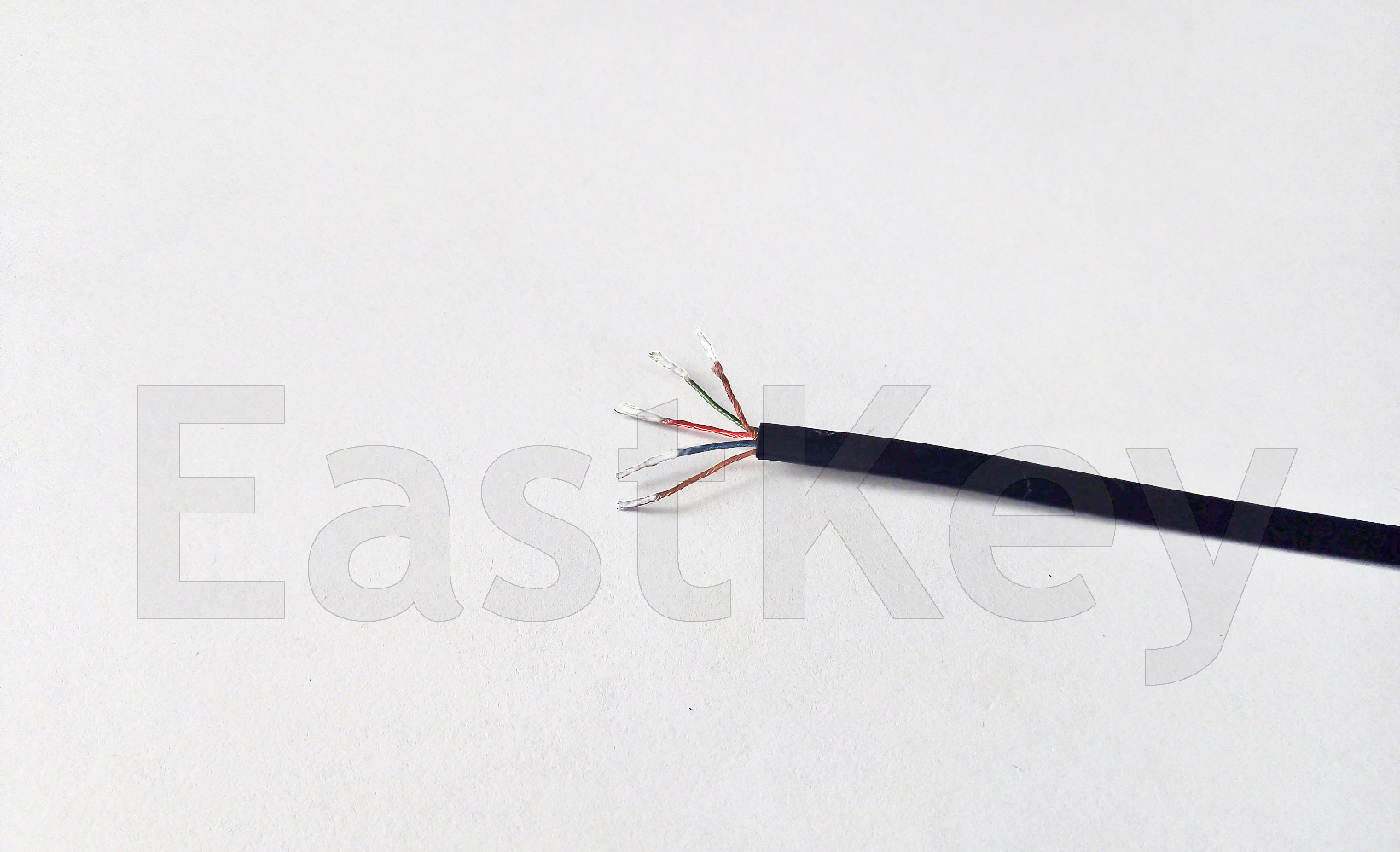

Отрезаем неровный край кабеля и снимаем изоляцию. Разделяю провода, в том числе и на микрофон - синий проводок и его оплётку.
Первым делом необходимо залудить каждый отдельный проводок кабеля наушников. Чтобы залудить – нужно провода смазать флюсом. Я использую флюс гель (здесь можно подробнее почитать о том, какие флюсы бывают и как выбрать). Используя припой и паяльник на температуре 360 градусов, залуживаю каждый провод по отдельности.
Таким же образом лудим контакты на штекере jack 3.5, к которым будем припаивать провода.
Прозвонка кабеля микрофона и наушников
После этого нужно определить какой проводок идёт на левое ухо, а какой на правое. Определяем это с помощью мультиметра в режиме прозвонки. Относительно общего провода в моём случае на красном и зелёном проводе 33 Ома сопротивления. При этом в наушниках при прозвонке в соответствующем наушнике будет слышен щелчок. Запоминаем цвета.
Можно так же проверить целостность и исправность микрофона гарнитуры с помощью мультиметра. Между оставшимися двумя проводами должно быть сопротивление около 1 кОм, причем если щупы тестера поменять местами – прибор покажет бесконечное сопротивление. Так прозванивается исправный микрофон.
Замена аудио разъёма штекера гарнитуры
Первым делом на кабель надеваем крышку корпуса. Важно не забыть и не припаять провода к коннектору без него. Затем натягиваем на кабель резиновую трубочку от повреждения провода.

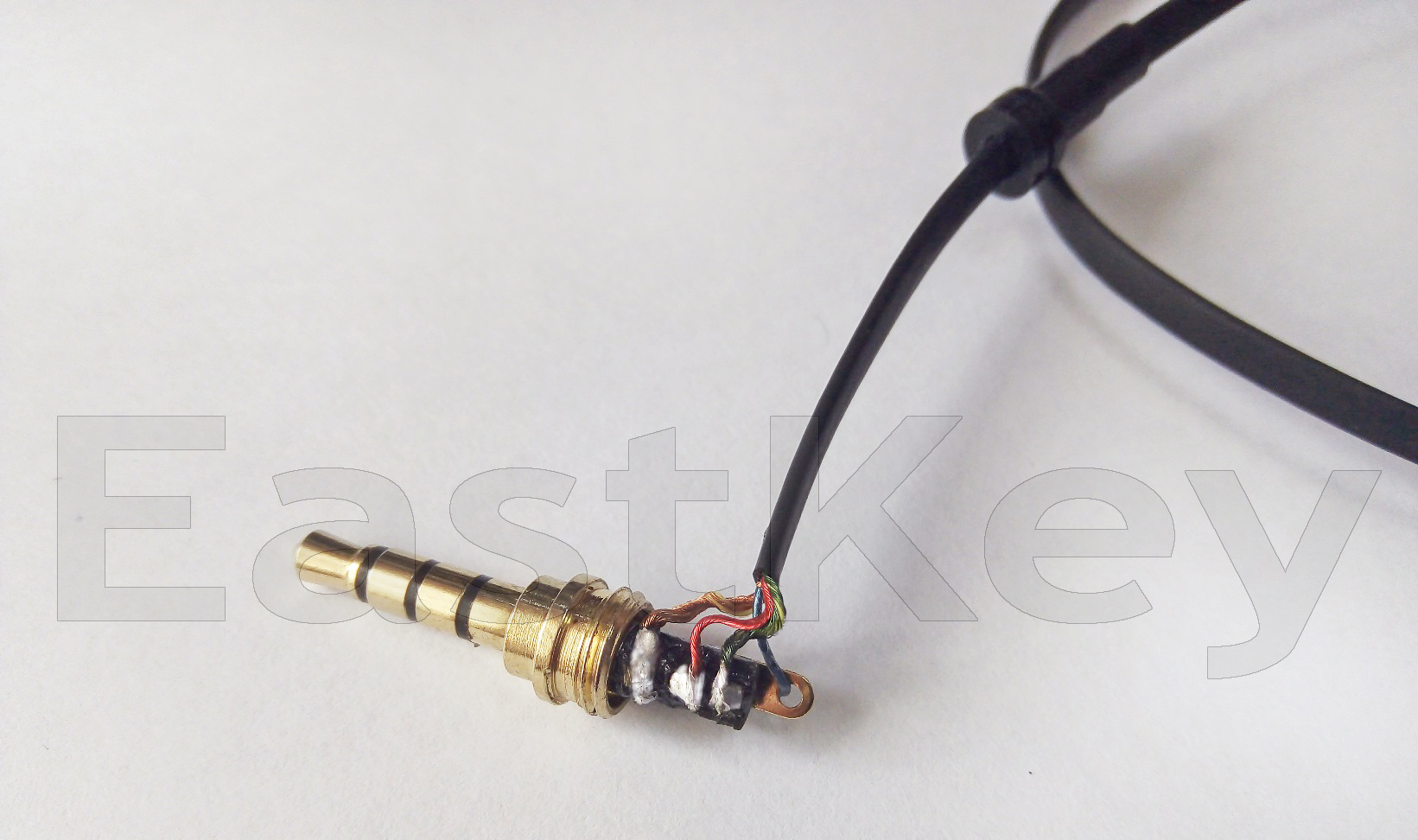

Теперь нужно припаять провода к контактам на разъёме jack 3.5. Используем распиновку этого коннектора. Два медных (оплётка от микрофона и общий от наушников) спаиваем между собой.
После того, как припаял провода к штекеру, я еще раз прозваниваю с помощью мультиметра, проверяю каждый проводок.
Укрепляю провод в коннекторе и собираю

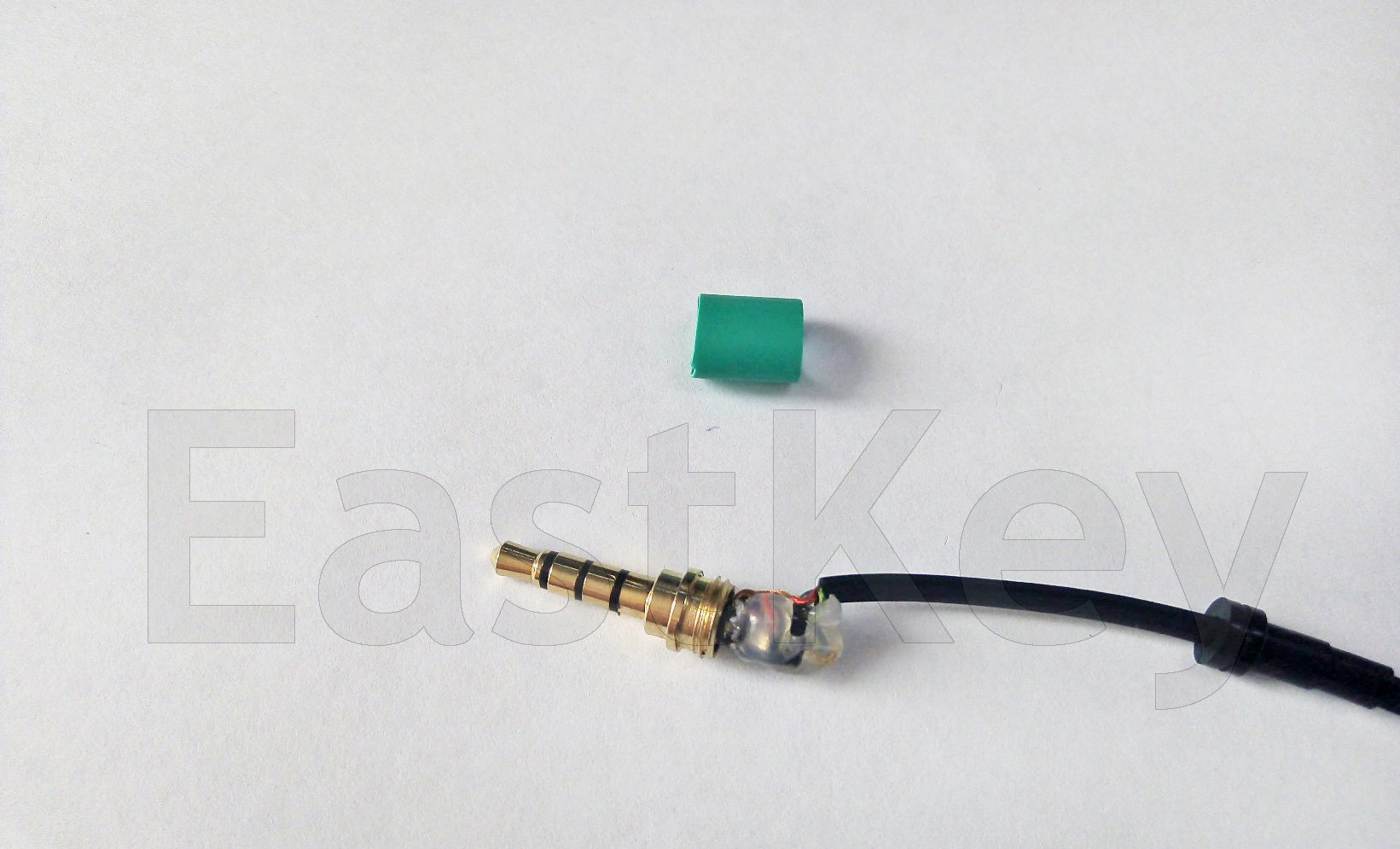

После того как провода припаяны и проверены повторно, можно зафиксировать их для того, чтобы предотвратить отрывание. Для этого я использую термоклей и термотрубку.
Когда термотрубку начинаю нагревать феном до 200 градусов для того, чтобы она уселась, клей немного растапливается и заполняет все пустоты. Провод теперь будет держаться крепко и не оторвётся.
Всё, готово. Наушники отремонтированы, звук играет в обоих наушниках и провод надёжно держится в новом коннекторе.
