Ремонт аудио разъёма jack 3.5 наушников в мобильном телефоне Xiaomi

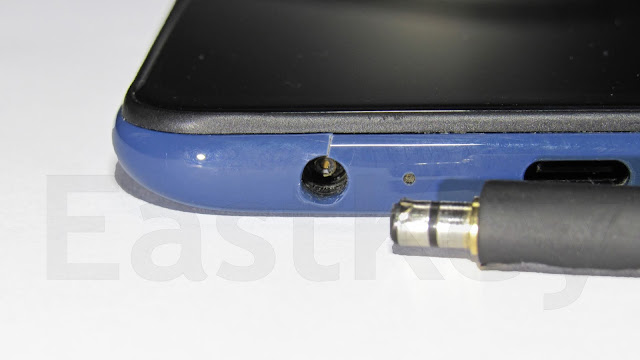

   В мобильном телефоне Xiaomi Redmi Note 9 M2003J15SG сломался разъём для наушников. В этом смартфоне используется миниджек Jack 3.5 мм. Неисправность заключается в том, что обломался сам штекер от наушников и застрял в разъёме телефоне. Теперь невозможно подключить ни какую гарнитуру.

   Для того, чтобы попытаться вынуть обломок штекера самому своими руками – необходимо разобрать телефон.

Инструкция как разобрать телефон Xiaomi Redmi NOTE 9

   Вынимаю лоток для СИМ карт и Micro SD флешки, иначе корпус не снять.

   Далее с помощью медиатора или другого пластикового тонкого предмета отщелкиваю защелки по периметру корпуса телефона. Использовать лучше именно пластиковый предмет, так как им, в отличие от металлической отвертки или ножа, меньше вероятности оставить царапины.

   После этого нужно нагреть заднюю часть смартфона до температуры около 80 градусов, так как по периметру камеры корпус приклеен. После нагрева корпус легко разбирается.

Стоит быть аккуратным и не порвать шлейф датчика отпечатка пальцев!

   На фото выше отмечены винты на нижней и верхней части телефона, которые необходимо открутить для отключения аккумулятора и шлейфов.

   После отключения аккумулятора можно отсоединить все остальные шлейфы. Нам необходимо освободить и снять нижнюю плату, на которой находятся разъёмы наушников и micro USB.

   Внимание! Шлейф, соединяющий нижнюю и верхнюю плату ( j15s_link_fpc_v3 ), имеет одинаковые разъёмы, но подключается строго своей стороной! Обратите внимание, на нем с каждой стороны подписано SUB – сторона подключения к нижней (вспомогательной) плате. MB – сторона подключения к главной плате.

Ремонт аудио разъёма миниджек jack 3.5

   Снимаю нижнюю плату (j15s_SUB_v4) с разъёмами и микрофоном для того, чтобы попробовать вынуть застрявший кусок штекера, тем самым отремонтировать телефон без замены разъёма.

   На разъёме есть уплотнительная резиночка, защищающая мобильный телефон от попадания влаги. Снимаю ее и пытаюсь с помощью пинцета изъять остаток разъёма. Пришлось немного повозиться, но у меня всё получилось, менять разъём не нужно.



Проверка звука телефона после ремонта

   Собираю телефон в обратном порядке. Не забываем одеть резинку уплотнения. Если снимали шлейф полностью – ставим его правильной стороной (выше написано как правильно подключить шлейф к материнской плате). Закручиваем все винтики. По периметру камеры наношу двусторонний скотч, не забываем про шлейф отпечатка пальца и собираю корпус.

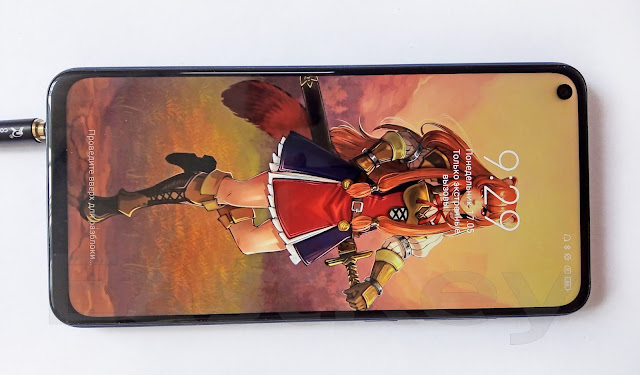

    Включаю телефон, подключаю наушники и вижу, что появился индикатор подключенной гарнитуры.



   Проверяю звук - всё работает.
