Elari NanoPods не заряжаются. Ремонт беспроводных bluetooth наушников

   Не работают беспроводные блютуз наушники Elari NanoPods NSP-1. Не включаются, не горит индикатор зарядки. Поиск неисправности и ремонт Bluetooth наушников.

   Беспроводные внутриканальные наушники заряжаются в кейсе, примагнитившись к контактам, их заряда должно хватать примерно на 3,5 часа прослушивания музыки.

Найти неисправность беспроводных Elari NanoPods NSP-1

   Наушники не включаются. При подключении зарядного кабеля micro USB к кейсу для зарядки – никакие индикаторы не загораются. Для проверки вынимаю наушники из футляра и измеряю напряжение на контактах.

   Напряжение отсутствует. Скорее всего не включаются потому, что просто разряжены. В кейсе установлен аккумулятор, который затем заряжает сами наушники. Необходимо проверить, заряжается ли аккумулятор. Для этого необходимо разобрать футляр кейс.

Как разобрать футляр кейс от Bluetooth наушников

   Если наушники находятся внутри кейса – необходимо их вынуть. Корпус состоит из двух половинок, соединённых с помощью защёлок. Берём пластиковый инструмент, чтобы не оставить следов на корпусе при вскрытии и аккуратно поддеваем одну половинку.

   Разбираются они не очень просто. Следует быть внимательным и осторожным, чтобы не сломать пластик.

Из чего состоит разобранный зарядный кейс блютуз наушников

• Электронную плату с разъёмом micro USB и контроллером зарядки аккумулятора (hm2065t - power - mp3402-a2);
• Li-Ion аккумулятор (101425 размер, 3.7 напряжение, 250 mAh ёмкость);
• Магниты (в корпусе, красного цвета);
• Кнопка включения;

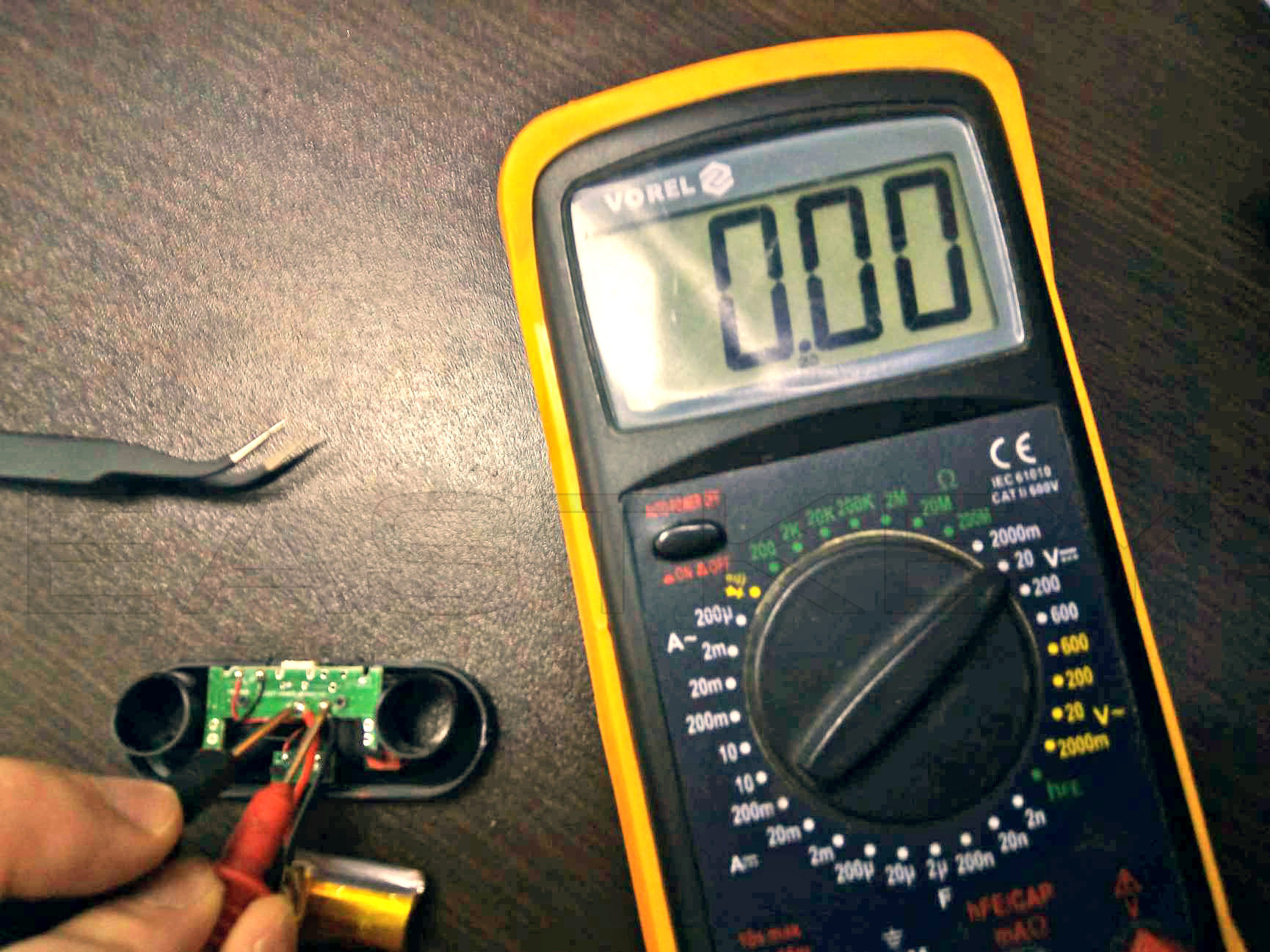

   Напряжение на аккумуляторе 0 вольт, значит он разряжен и не заряжается.

   Отпаиваю его, ставлю на зарядку с помощью Imax B6. Через несколько минут проверяю – работает.

   Проверяю разъём на электронной плате зарядного кейса гарнитуры – он неисправен.

Ремонт беспроводных наушников, замена разъёма micro USB

   Для замены разъёма микро ЮСБ отпаиваю плату от кейса, подбираю аналогичный разъём и меняю.

   После замены проверяю, подключив кабель к плате.

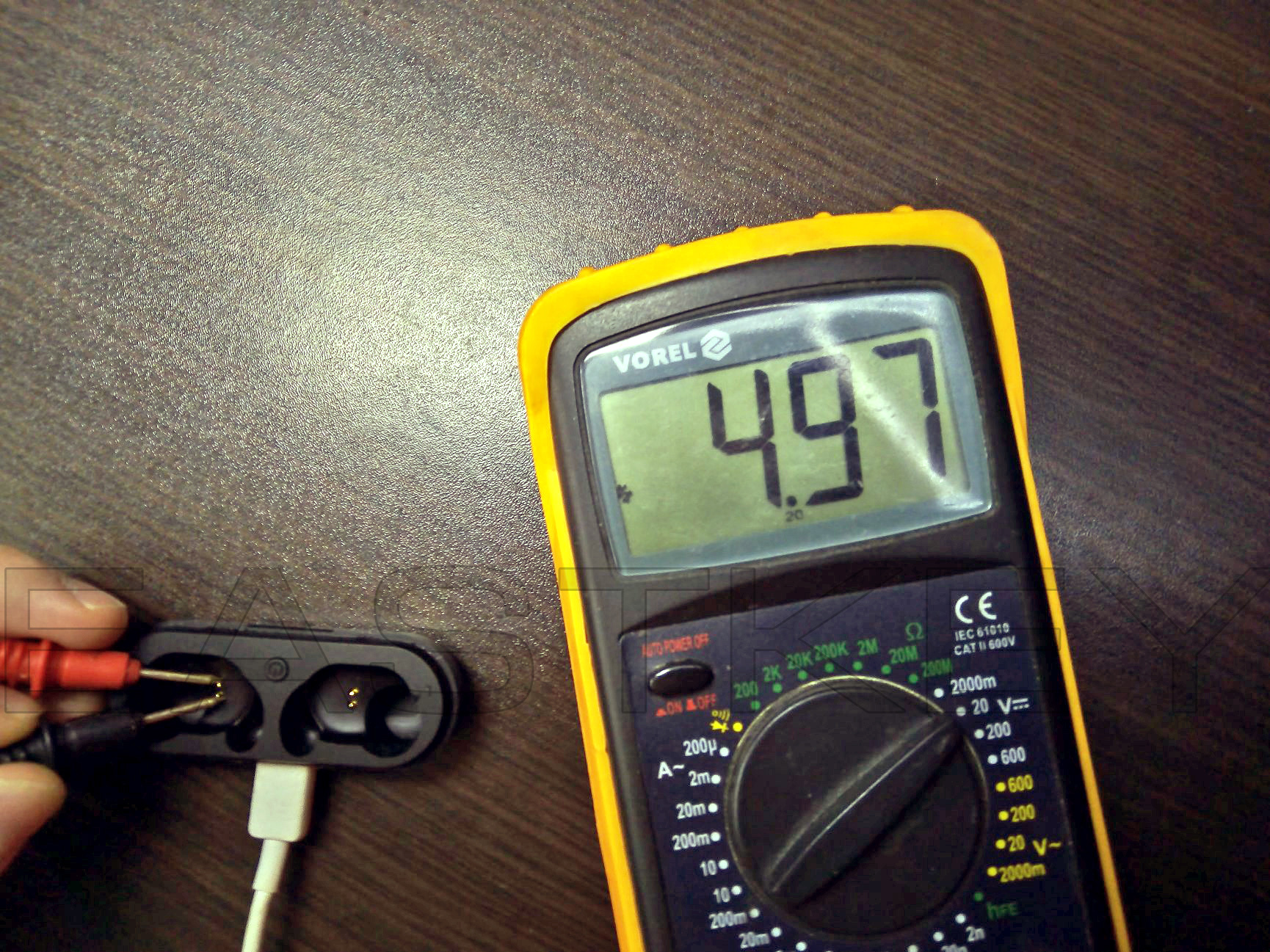

   Светодиод на плате светится, значит устройство заработало и гнездо запаяно отлично. Собираю кейс и проверяю уже собранным, есть ли напряжение на контактах на наушники.

   5 вольт присутствует, значит и наушники будут заряжаться.

   По всей видимости, произошло разрушение разъёма micro USB. Наушники еще работали какое-то время, так как сами были заряжены и аккумулятор внутри кейса так же был полон. После того, как всё разрядилось, был подключен кабель для зарядки, но процесс пополнения запаса энергии не пошёл. Вот наушники и не включались, хотя «стояли на зарядке».
