Замена нагревательного элемента в IQOS 3.0 Инструкция
Замена нагревательного элемента в IQOS 3.0 не сильно отличается от замены лезвия в Айкос 2.4, инструкция как разобрать и поменять нагревательный элемент была написана ранее. Но я решил описать инструкцию как разобрать и отремонтировать самостоятельно в домашних условиях, заменить сломанный нагреватель в IQOS, возможно кому-нибудь пригодится.

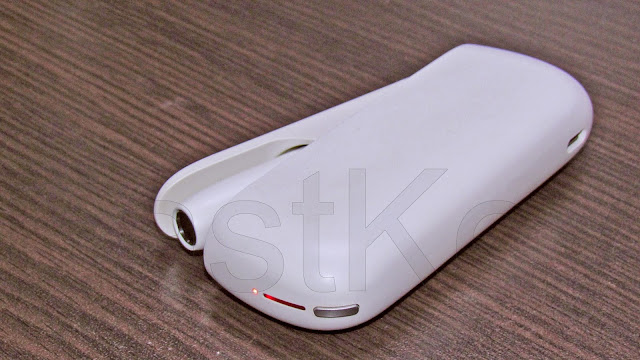

IQOS мигает светодиод не работает и не греет
Как и в прошлой модели, у IQOS 3.0 при неисправном нагревательном элементе мигает светодиодный индикатор красного цвета, электронная сигарета не работает и не греет.
Как разобрать Айкос электронную сигарету
Для того, чтобы разобрать корпус держателя Айкос, нужно снять верхний колпачок, потянув его сильнее на себя. Сняться он должен легко.

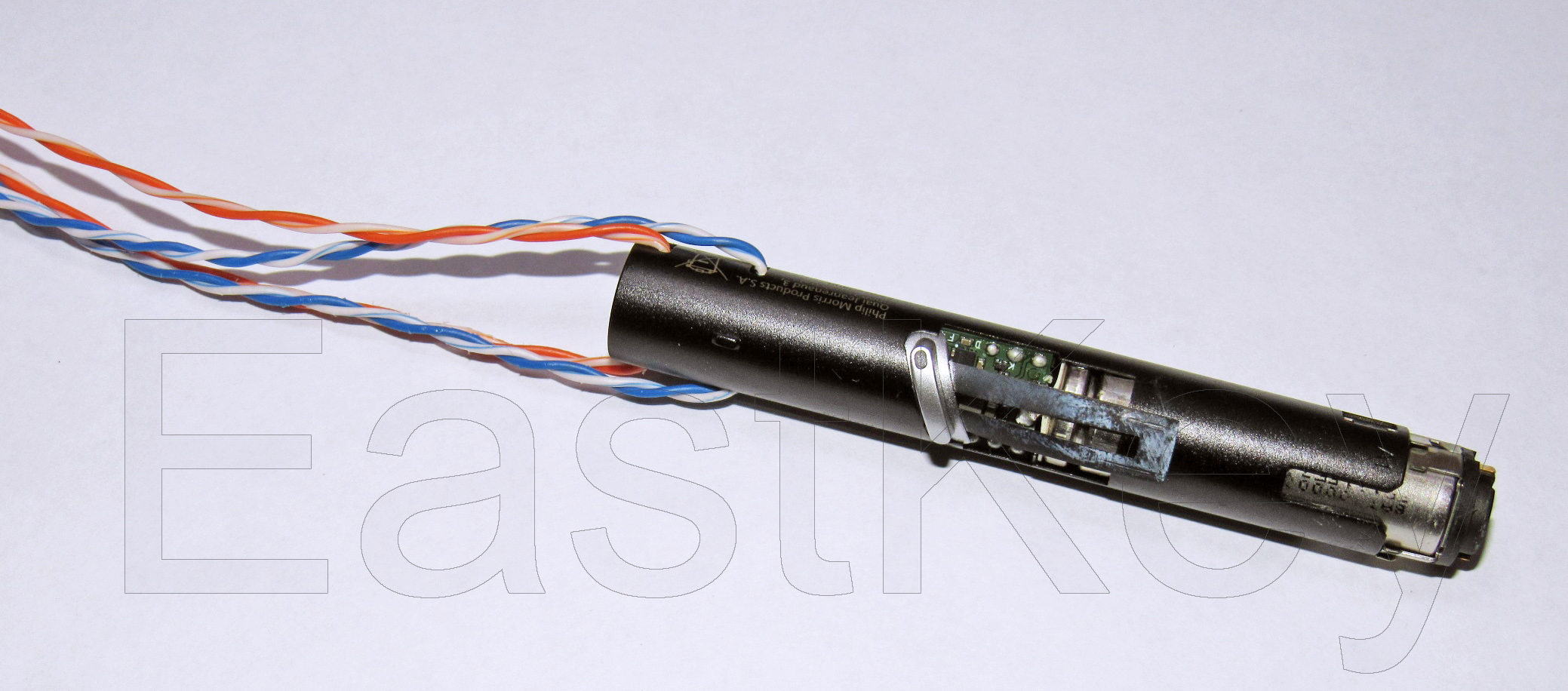

А вот с нижней частью сложнее. Если устройство разбирается впервые, то будет не просто. Эта часть так же стягивается, но нужно быть аккуратным: стучать по алюминиевой трубке нельзя, нельзя её зажимать в тиски. Я использую витую пару. Беру две пары и протягиваю их в отверстия трубки как показано на рисунке. Затем сильно тяну корпус вниз, а провода крепко держу.
Внимание! Как и в IQOS 2.4 возможно выпадение металлической скобы стопора из нижней части устройства. Не потеряйте её.

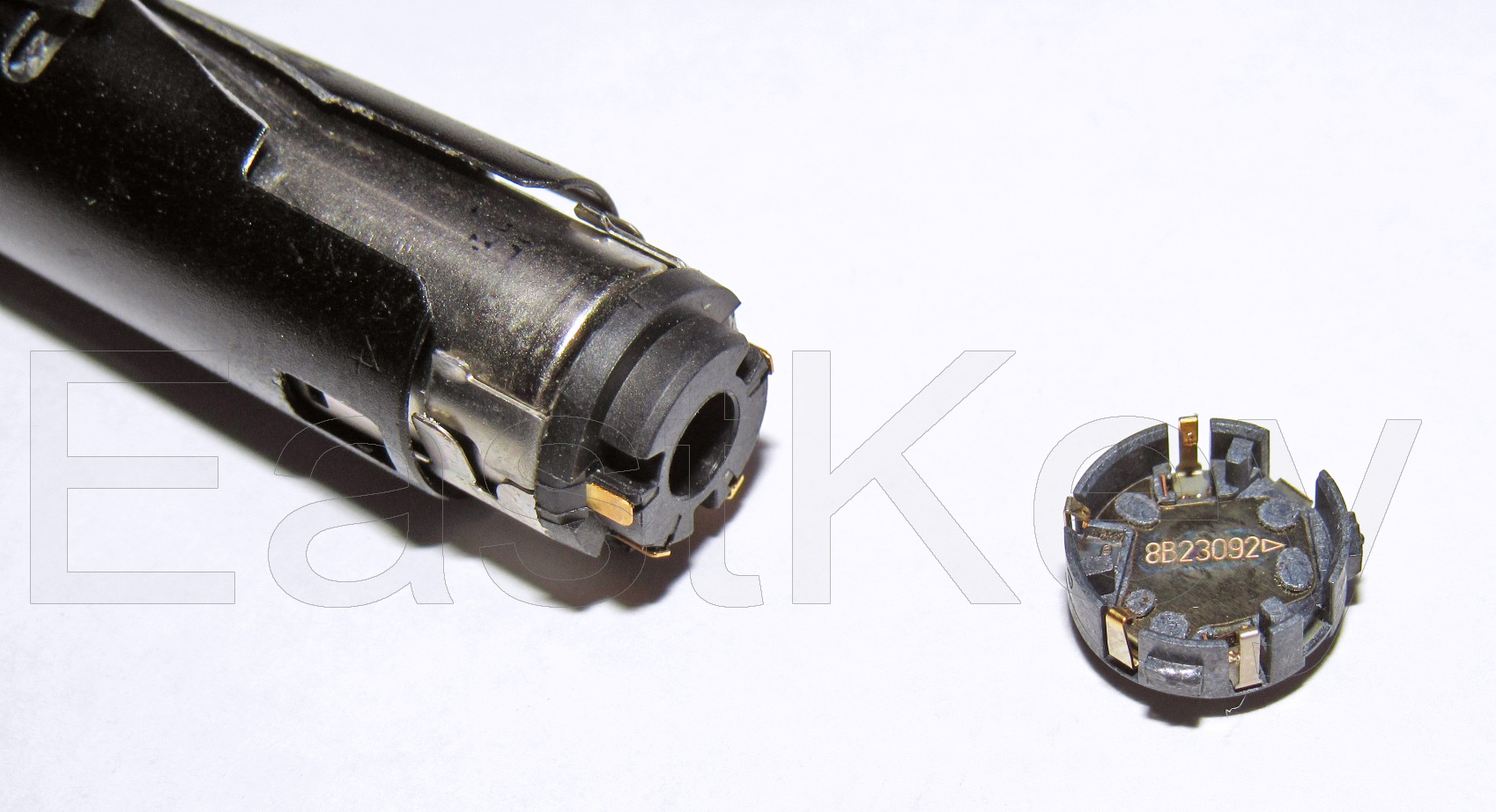

Контактная площадка в третьем Айкосе сделана иначе, она съёмная. Так же следует ее снять и отложить в сторонку.
Для замены лезвия достаем плату электроники

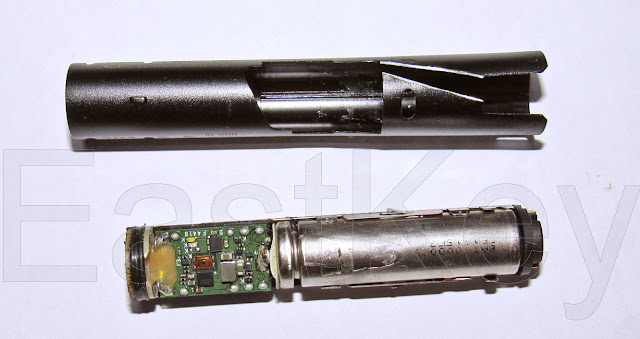

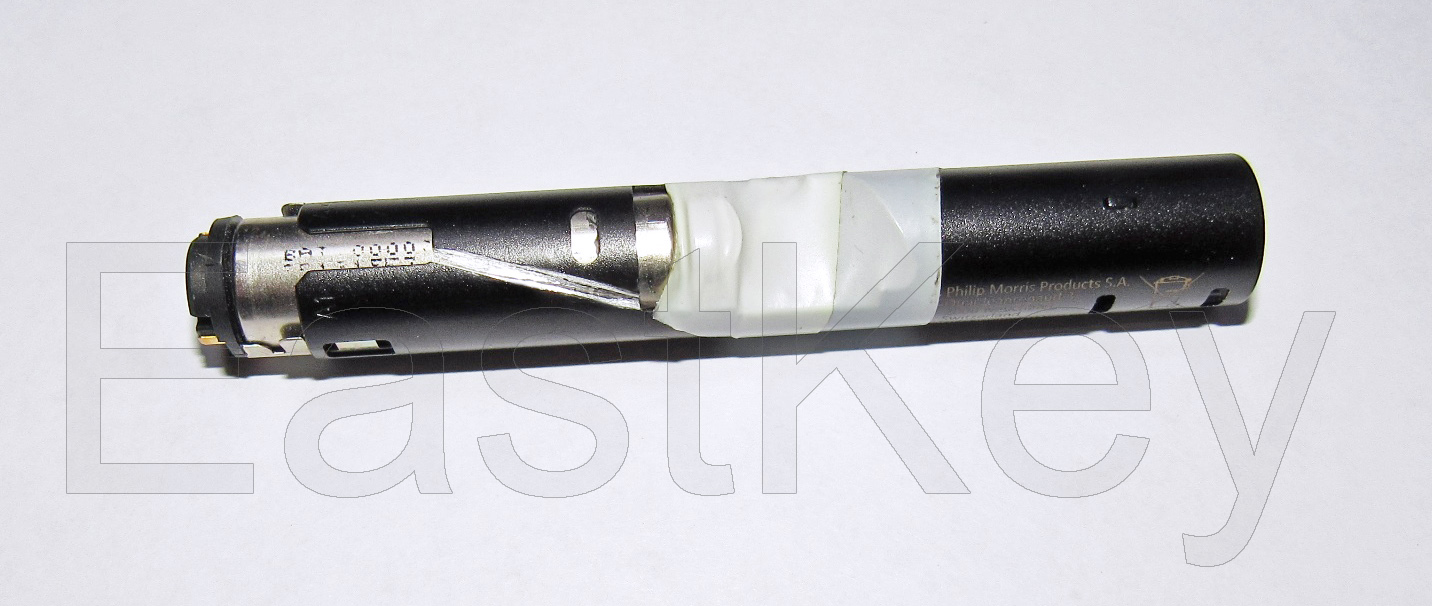

Теперь нам для замены лезвия (нагревательного элемента) необходимо вытащить плату электроники из алюминиевой трубки. Сделать это так же очень не просто, так как корпуса сажают на клей. Необходимо пилить трубку. Но в отличие от 2.4, в IQOS 3 пропил обязательно нужно делать не прямой, а по диагонали, как показано на рисунке, иначе кнопку поставить на место будет сложно.
Перед тем как пилить, я обматываю открытую часть изолентой для того, чтобы стружка не попала на электронную плату и не устроила замыкание.

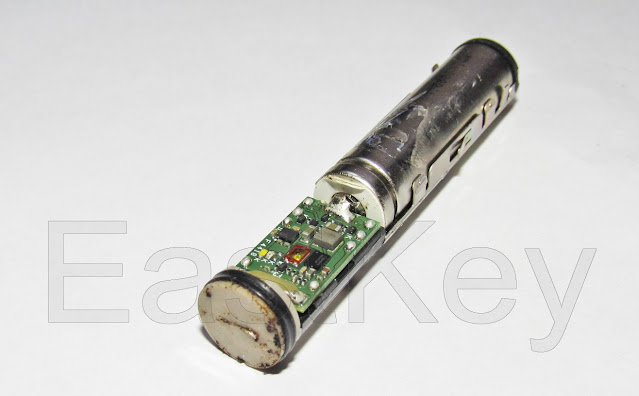

В месте распила раздвигаем слегка корпус и покачиваем аккумулятор вместе с платой из стороны в сторону. Нужно это для того, чтобы клей потрескался и освободил плату от корпуса. После того, как клей растрескается – вытаскиваем плату из трубки. Выталкивать ее нужно в сторону аккумулятора, для этого я вставляю кусочек карандаша туда, где вставляется стик и упираюсь. И вот на аккумуляторе можно увидеть остатки клея. Он и на обратной стороне есть, его прям очень много везде.
Замена нагревательного элемента IQOS

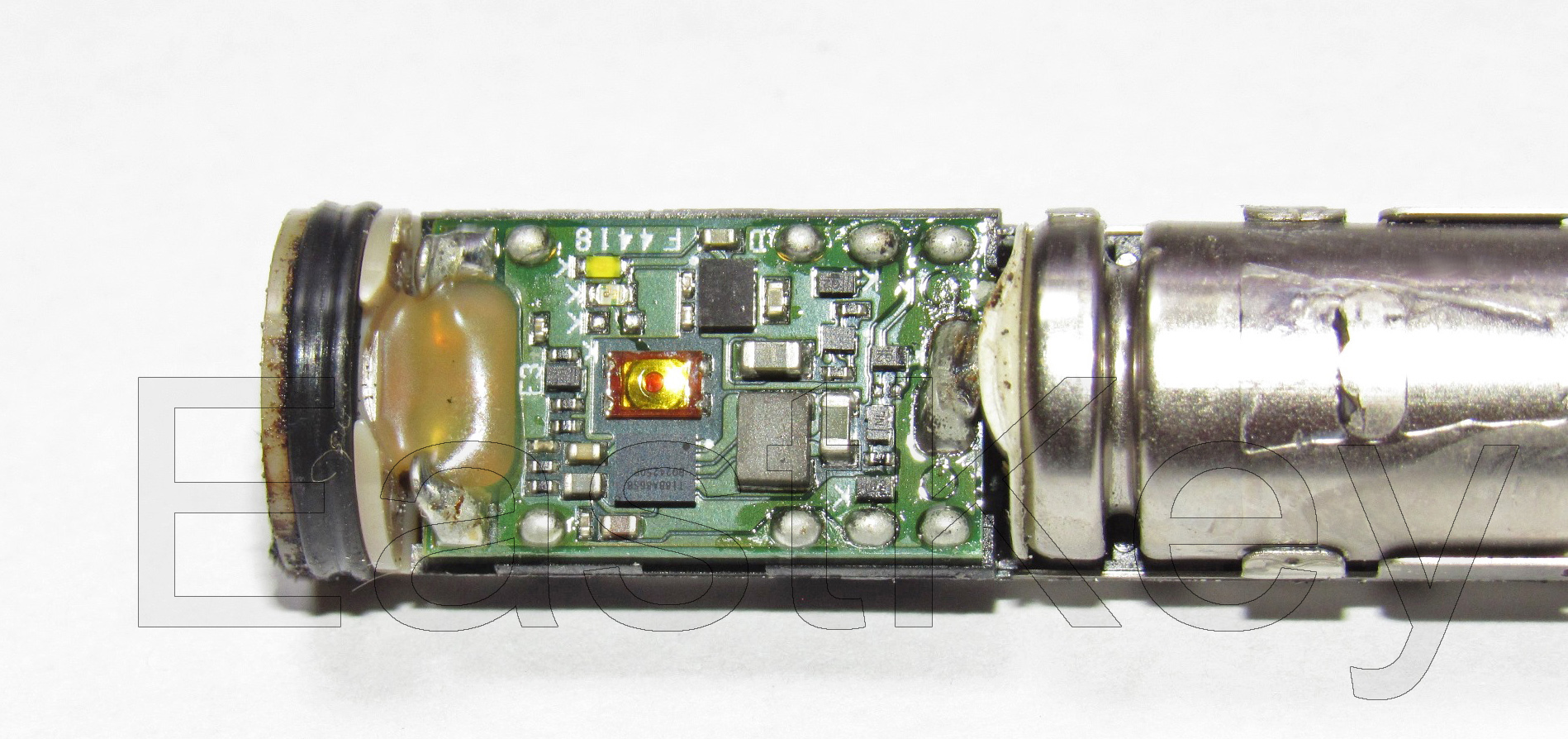

Перед заменой нагревательного элемента я очищаю электронную сигарету от остатков смолы, табака и других загрязнений. Так же можно счистить остатки клея, тогда сборка будет проходить легче.

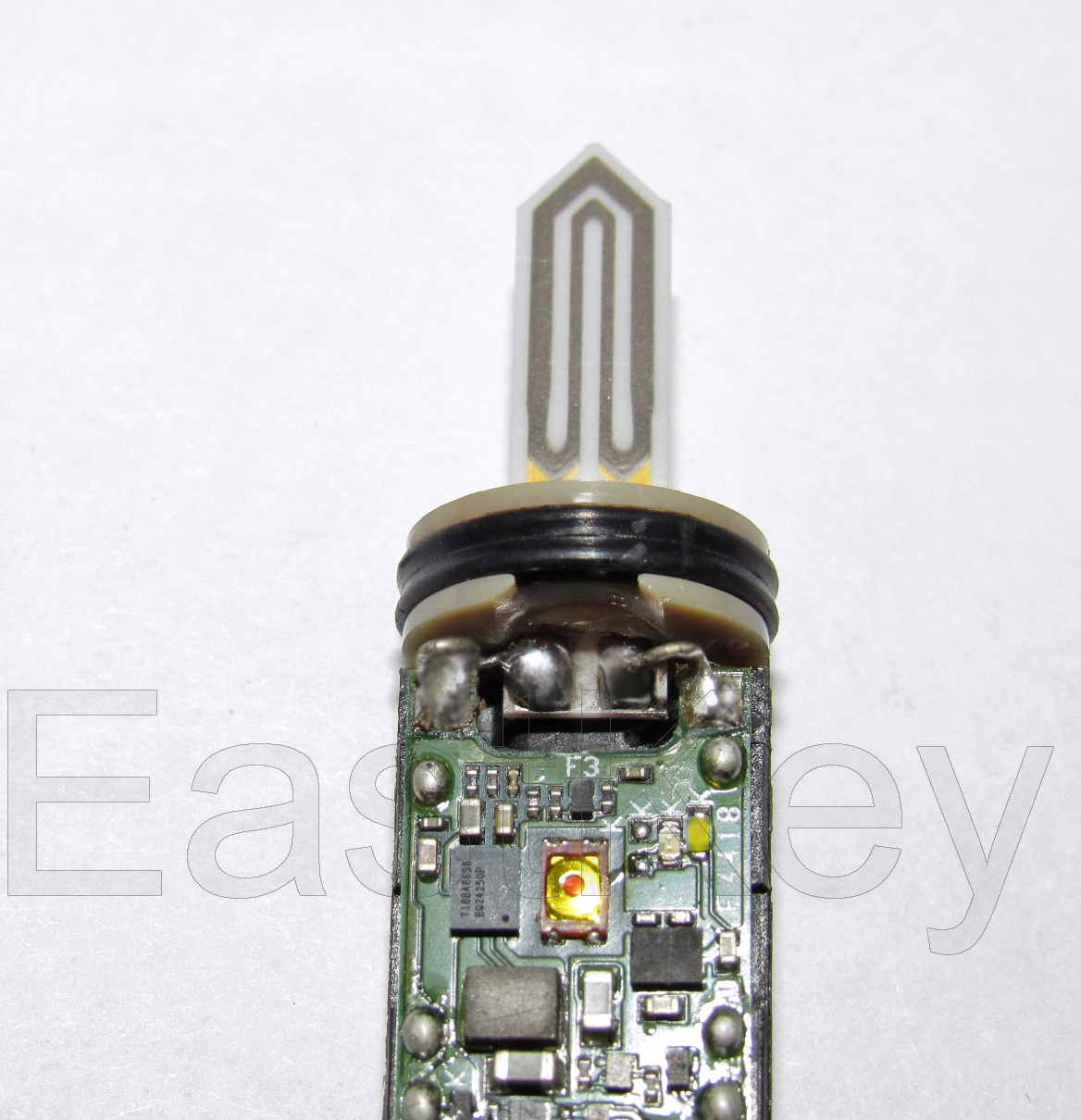

Пинцетом снимаю старый силиконовый клей с контактов лезвия, отпаиваю контакты и выталкиваю обломок нагревателя, освобождая отверстие для новой детали.
Да, замену я произвожу не снимая пластиковой части с резиновым колечком. Нужно быть аккуратным при установке нового лезвия, оно может не влезать в отверстие и сломаться. Необходимо пропилить и расширить его немого. Залуживаю контакты на нагревательном элементе и припаиваю с помощью кусочков проволоки к контактам на электронной плате. Очень важно не перегревать контакты. Я паяю при температуре паяльника около 340 градусов.

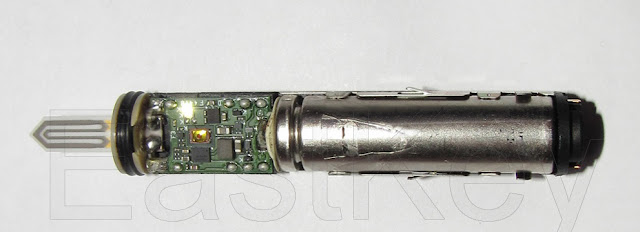

С помощью спирта и щеточки отмываю остатки флюса. Проверяю работоспособность нажатием на кнопочку. Если индикатор засветился белым – устройство готово к работе, если горит красным – необходимо зарядить держатель, а если мигает красный индикатор - неисправность не устранена.
После того, как заменили нагревательный элемент в держателе IQOS, собираем все обратно.
Не забываем проверить установили ли металлическую скобу ограничитель и контактную площадку для зарядки.
При установке аккумулятора с электроникой обратно в корпус трубки – следите за тем, чтобы металлические усики на корпусе не загнулись. Так же при необходимости поправить уплотнительное резиновое колечко, которое может подвернуться.
Собираем корпус и устанавливаем кнопку.
