Ремонт блока питания медиа приставки RedBox TV

   Медиа приставка RedBox Mini 5 не загружается. При включении загорается синий индикатор на корпусе, на экране монитора или телевизора появляется логотип и всё – дальше ничего не происходит. На пульт не реагирует, не выключается и не включается как положено.

    Пробую разобраться с неисправностью (как после я понял - типовой) этих приставок.

   Подключаю ТВ приставку к телевизору, включаю питание и наблюдаю за изображением. На экране появляется логотип RedBox TV, проходит несколько минут – изменений нет, устройство зависло.

Поиск неисправности ТВ приставки RedBox mini 5

   Первым делом пробую подключить заведомо исправный блок питания. Нахожу подходящий и включаю. Изображение есть, на телевизоре появился лаунчер и я могу посмотреть информацию об устройстве.

Модель: RedBox Mini 5 (MTS); Версия Android: 7.1.

    Отлично, я смог определить в чем неисправность: в источнике питания, а не в приставке или ее прошивке.

Ремонт адаптера медиа-приставки

   В комплекте с приставкой идет блок питания на 5 вольт и 2 ампера, судя по информации с наклейки.

    Он неисправен. Необходимо разобрать корпус блока. Для этого отклеиваю наклейку, под ней нахожу болт, соединяющий две половинки корпуса.

    После вскрытия блока питания сразу же становится ясной причина его неисправности. На плате видно неисправный электролитический конденсатор, который уже вздулся. Рядом с ним видны следы вытекшего электролита.

    На крышке корпуса имеются следы чего-то мокрого со специфическим химическим запахом. Могу предположить, что это химическое вещество из конденсатора, которое было электролитом.

Измерение ESR вздутого и исправного конденсатора

   Выпаиваю неисправный электролитический кондёр и измеряю его ESR (эквивалентное последовательное сопротивление), чтобы показать насколько ухудшились его характеристики (ёмкость, ESR и потери).

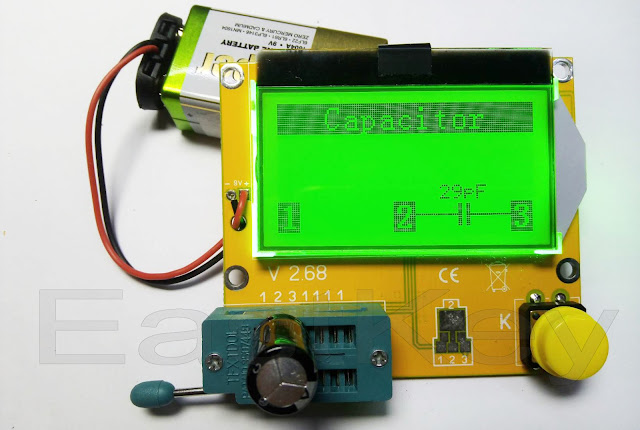

   Устройство не смогло измерить эквивалентное последовательное сопротивление, а ёмкость вместо 10 микрофарад осталась только 29 пикофарад (в 500 тысяч раз меньше).

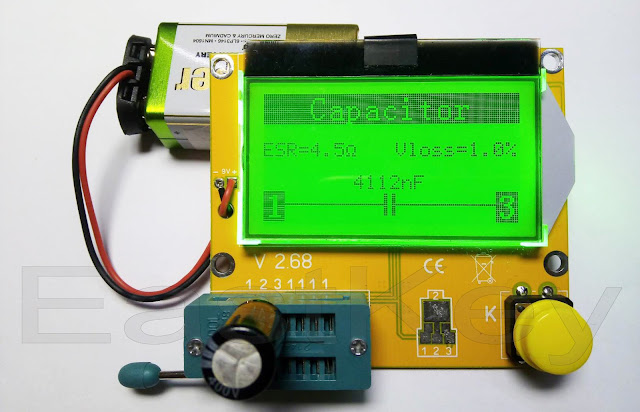

   У исправного конденсатора все в норме: ёмкость 4112 пикофарад (что равно 4,1 микрофарад), ESR 4,5 Ом в допустимых пределах согласно таблице. Vloss составляет 1%.

   Устанавливаю новый конденсатор вместо неисправного. По высоте 10 микрофарад попросту не вмещается в корпус, подходит только на 4,7. Не исключено, что та ёмкость в 10 микрофарад была сильно завышена.

   Собираю блок питания и включаю приставку, подключив её к телевизору и интернет.

   Медиа-приставка RedBox заработала, загрузился лаунчер и предлагает начать просмотр ТВ передач.
