Инструкция разборки. Замена нагревательного элемента в IQOS

    Система нагревания табака (IQOS) состоит из: зарядного устройства для зарядки держателя и самого держателя табачных стиков. Именно в держателе и находится нагревательный элемент, который выполняет основную функцию – нагревания и поддержания температуры. И одной из неисправностью IQOS является поломка нагревательного элемента (лезвия).

    Причины поломки нагревательного элемента могут быть разные, но в основном – это неаккуратное обращение или чистка устройства.

Разборка держателя IQOS для ремонта

Снятие пластиковых частей корпуса

    Для того, чтобы найти неисправность и отремонтировать IQOS необходимо его разобрать. Держатель состоит из трех основных частей:

1. Пластиковый корпус (две половинки)
2. Металлический корпус
3. Плата электроники с аккумулятором и лезвием (нагревательный элемент)

    Верхняя часть пластикового корпуса держателя снимается достаточно легко, если потянуть в разные стороны верхнюю и нижнюю часть.

    С нижней частью немного сложнее. Особенно тяжело эта часть снимается в первый раз. Она так же должна стягиваться, но при этом не за что схватиться, кроме металлической части, но ее мы можем деформировать. Потому используем тонкий кабель или прочную верёвку, как показано на рисунке ниже.

    В отверстия металлической части я протягиваю два провода от кабеля UTP («витой пары»). За эти провода можно схватиться плоскогубцами, рукой за нижнюю часть пластикового корпуса и потянуть в разные стороны. Пластиковая часть должна стянуться. Правда при первом снятии, когда корпус снимается особенно тяжело, провод может порваться..

    Еще есть вариант: в нижнюю часть, где расположены контакты, упираемся карандашом и несколько раз ударяем по нем. Таким образом из пластикового корпуса удаётся выбить внутренности

    Внимание! При выполнение этой части работы, может выпасть металлическая скоба. Не потеряйте ее.

Снятие металлического корпуса с электронной платы и аккумулятора

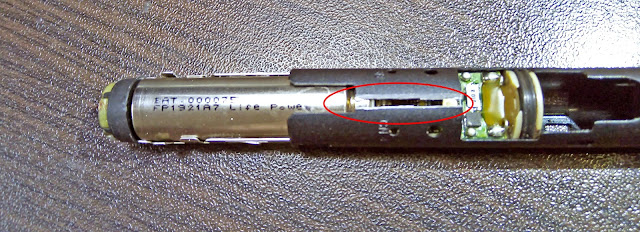

    Если металлическая скоба не выпала сама, необходимо ее вынуть, иначе она будет мешать выдвинуть основную часть устройства. Находится она в месте, отмеченном цифрой 1 на рисунке.

    Снимаем кнопку и декоративное колечко, они вынимаются без особых усилий и проблем.
    Я вынимаю плату электроники с аккумулятором путем выдавливания вверх, при этом нужно следить за защелками (отмечены цифрой 2 на рисунке), которые будут попадать в отверстия, тем самым блокируя движение. Аккуратно их прячем и продолжаем выдвижение (без особых усилий).
    Спешить не стоит, если металлический корпус не сдвигается, значит где-то попали защёлки.

    Если таким способом не получилось стянуть - вероятнее всего корпус приклеен.

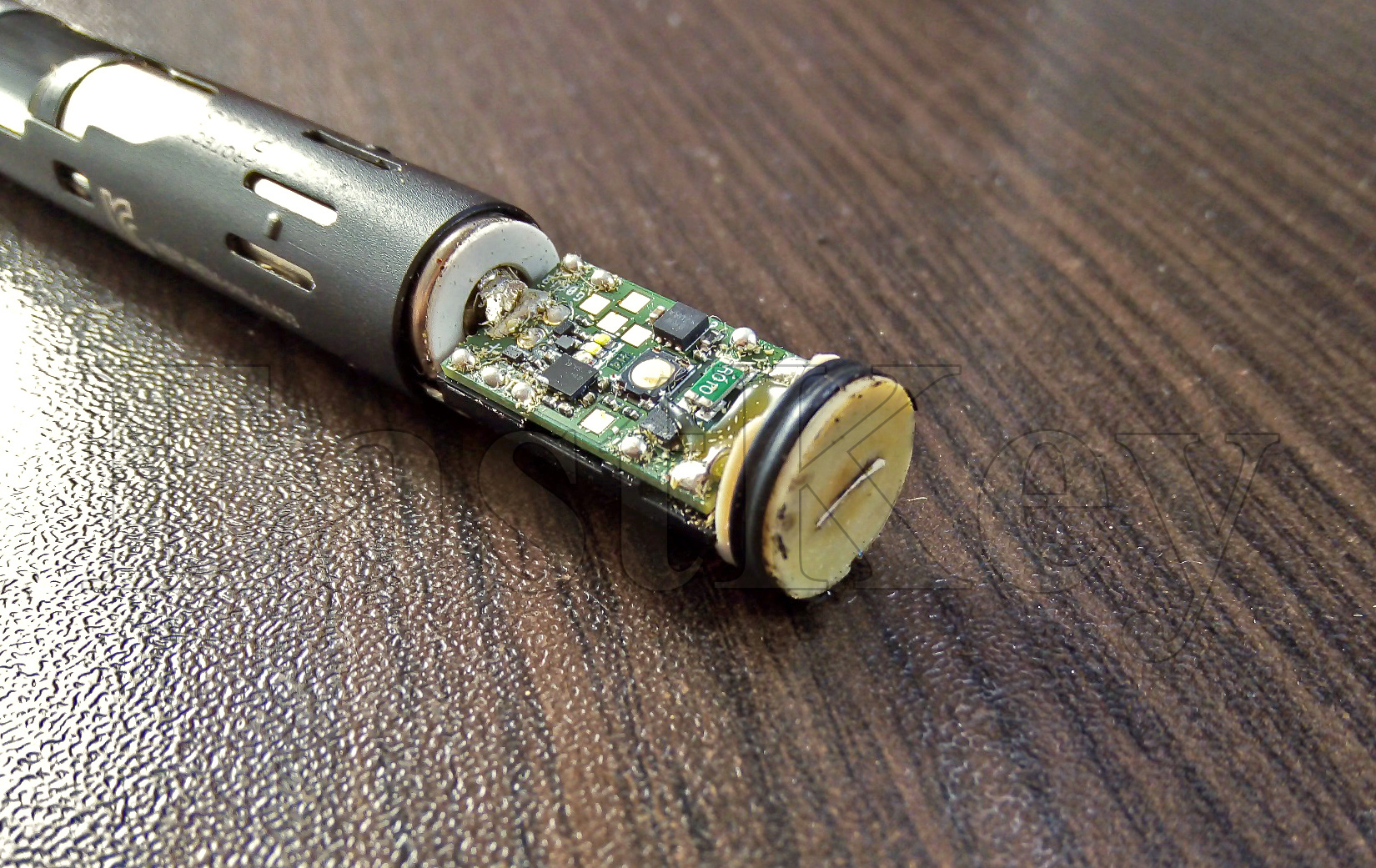

    На рисунке видно, выдвинутую часть, где должен находиться нагревательный элемент.

Как разобрать IQOS, если корпус приклеен

    Для разборки клеенных устройств делаю пропил аллюминиевого корпуса в районе аккумулятора (там, где самое узкое место, в районе установки кнопки). и нужно слегка разогнуть его в разные стороны. Немного подвигать внутренности вверх/вниз, будет слышен треск клея.

    После того, как клей растрескается нужно выбивать в обратную сторону: со стороны нагревательного элемента упираемся, например, карандашом или другим подходящим по диаметру предметом и выбиваем электронику в нижнюю сторону (там, где аккумулятор).



Замена нагревательного элемента Айкос

    Снимаем клей, которым залиты контакты.

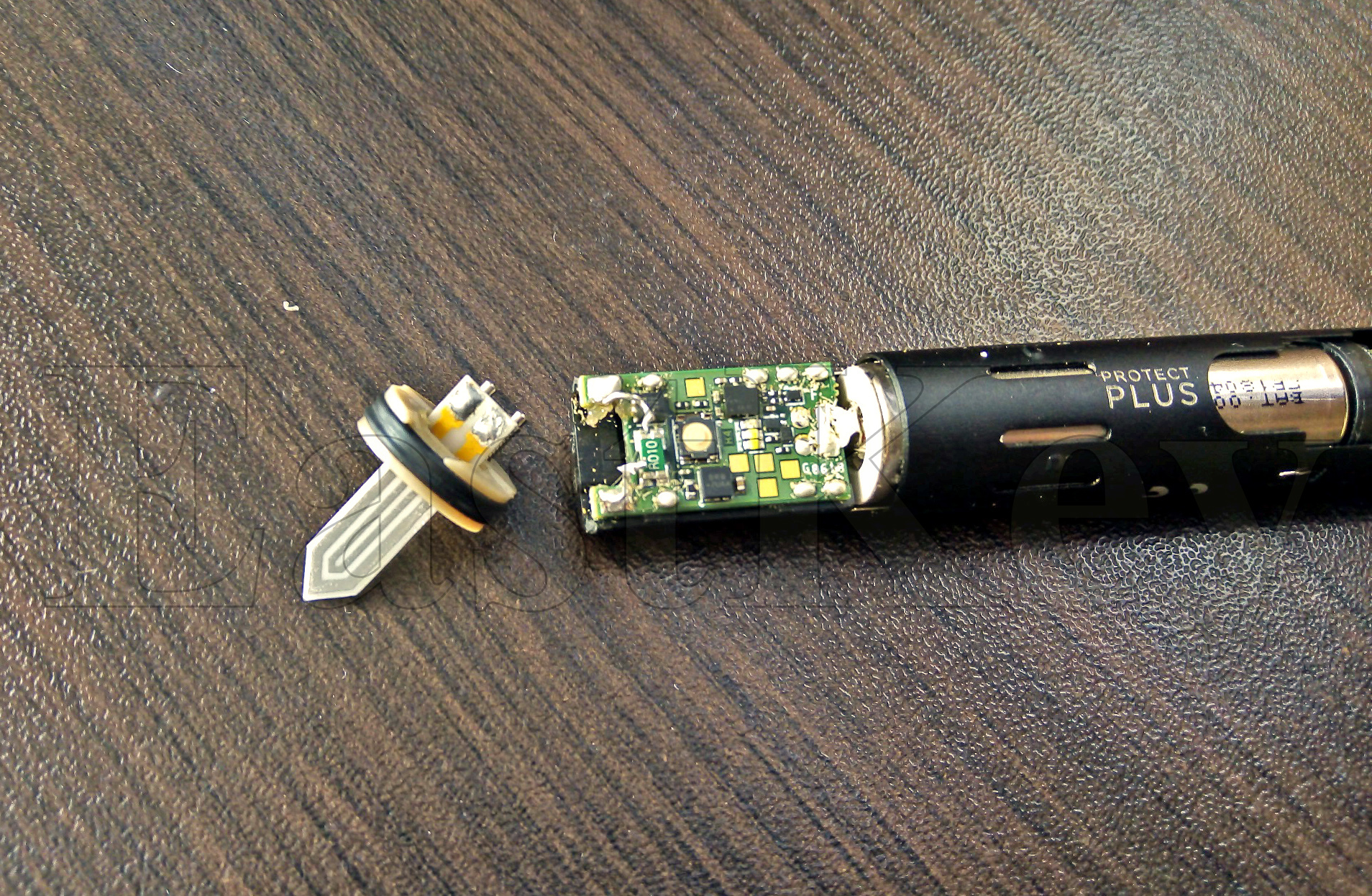

    Отпаиваем два контакта нагревательного элемента (нагревательный элемент припаян с помощью небольшого кусочка проволочки) и снимаем пластиковую деталь, где должно находиться лезвие (нагреватель).

    Чистим отверстие в пластиковой круглой детали от остатков старого нагревательного элемента, при необходимости расширяем его с помощью пилочки или стальной проволоки.

    Аккуратно вставляем в отверстие нагреватель, заходить он должен с небольшим усилием. Но делать это необходимо очень осторожно, нагревательный элемент керамический, он очень хрупкий.

    Далее вставляем пластиковую деталь с установленным новым лезвием на своё место. Контакты припаиваем с использованием флюса. Далее проверяю качество пайки, проверяю сопротивление элемента.

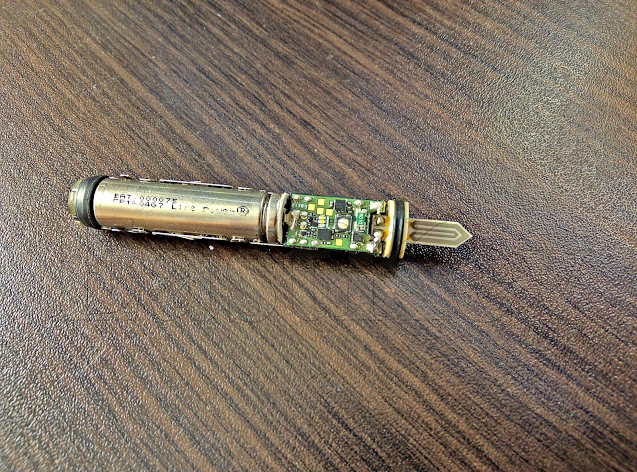

Собираем разобранный IQOS после замены нагревателя

    И вот теперь можно собирать устройство. Сборка происходит в обратном порядке.
    Вставлять электронную плату с батарейкой и нагревателем стоит с низу, нагревателем вперёд. Следим за защёлками и стараемся не сломать керамический нагреватель.
    Не забываем установить металлическую скобу на свое место.
