Замена экрана модуля дисплея на мобильном телефоне HUAWEI

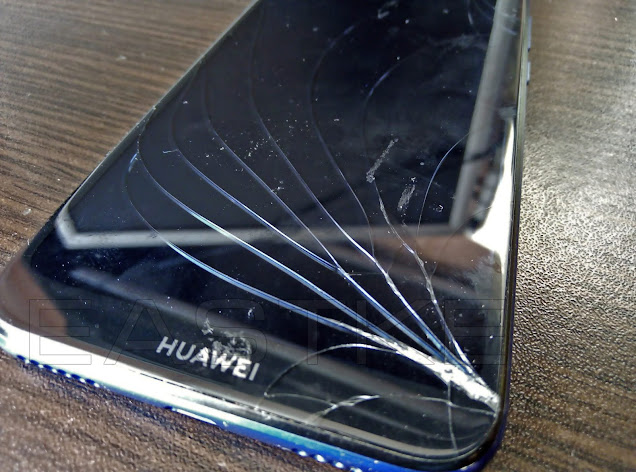

   Разбился дисплей на телефоне HUAWEI Y6s 3GB/64GB JAT-LX1. Сенсорный экран работает, но появились трещины на экране смартфона. Для замены необходим дисплей или модуль дисплейный (вместе с рамкой). Описанная ниже последовательность (инструкция) как заменить экран телефона может быть универсальной для большинства смартфонов.

Необходимые инструменты

   Для того, чтобы успешно заменить модуль дисплея на телефоне, нам понадобится определённый инструмент.

• Отвертка – ей придётся откручивать винтики, крепящие плату к корпусу
• Пластиковая карта – с помощью её будем вскрывать пластиковый корпус, чтобы не оставить следов вскрытия. Пластиковая карта может заменяться медиатором или другой подходящей пластиковой деталью
• Термопаста – будет наноситься на радиатор и корпус для улучшения отвода тепла.
• Двусторонний скотч – может пригодиться для нанесения на корпус для фиксации шлейфов и др.

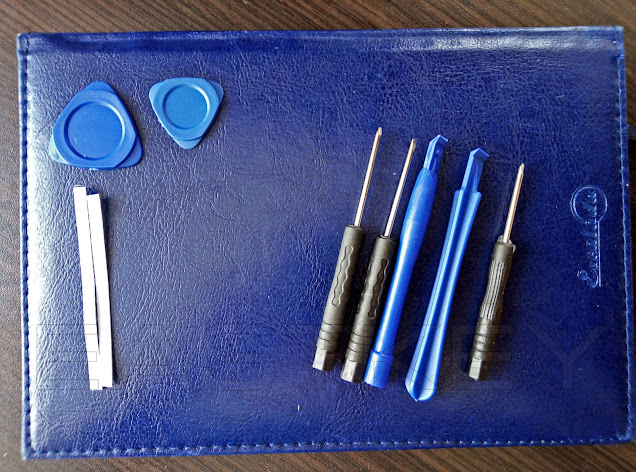

   При покупке модуля дисплея мне достался набор инструментов. Не знаю, насколько он качественный, но на замену одного модуля его хватило )))

Модуль дисплея HUAWEI Y6s 3GB/64GB JAT-LX1

   Размер дисплея – 6,09”, емкостной сенсорный экран, черный цвет. Совместим с JAT-LX1, JAT-L41, JAT-LX3, JAT-L09, JAT-L21, JAT-L23.

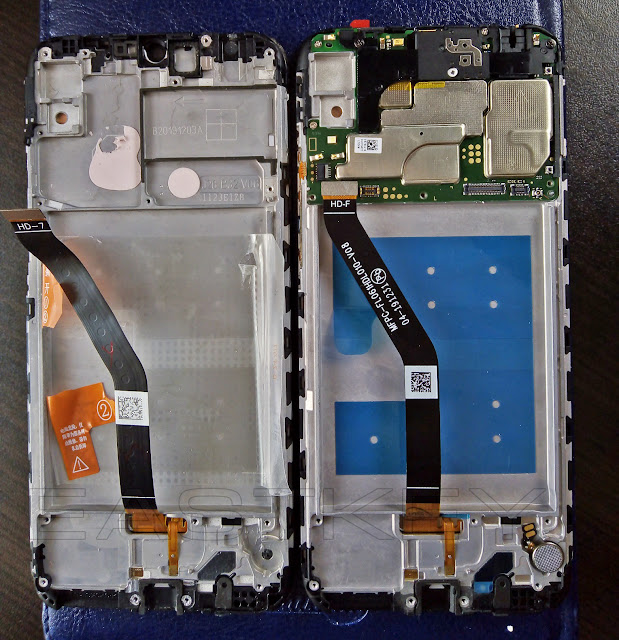

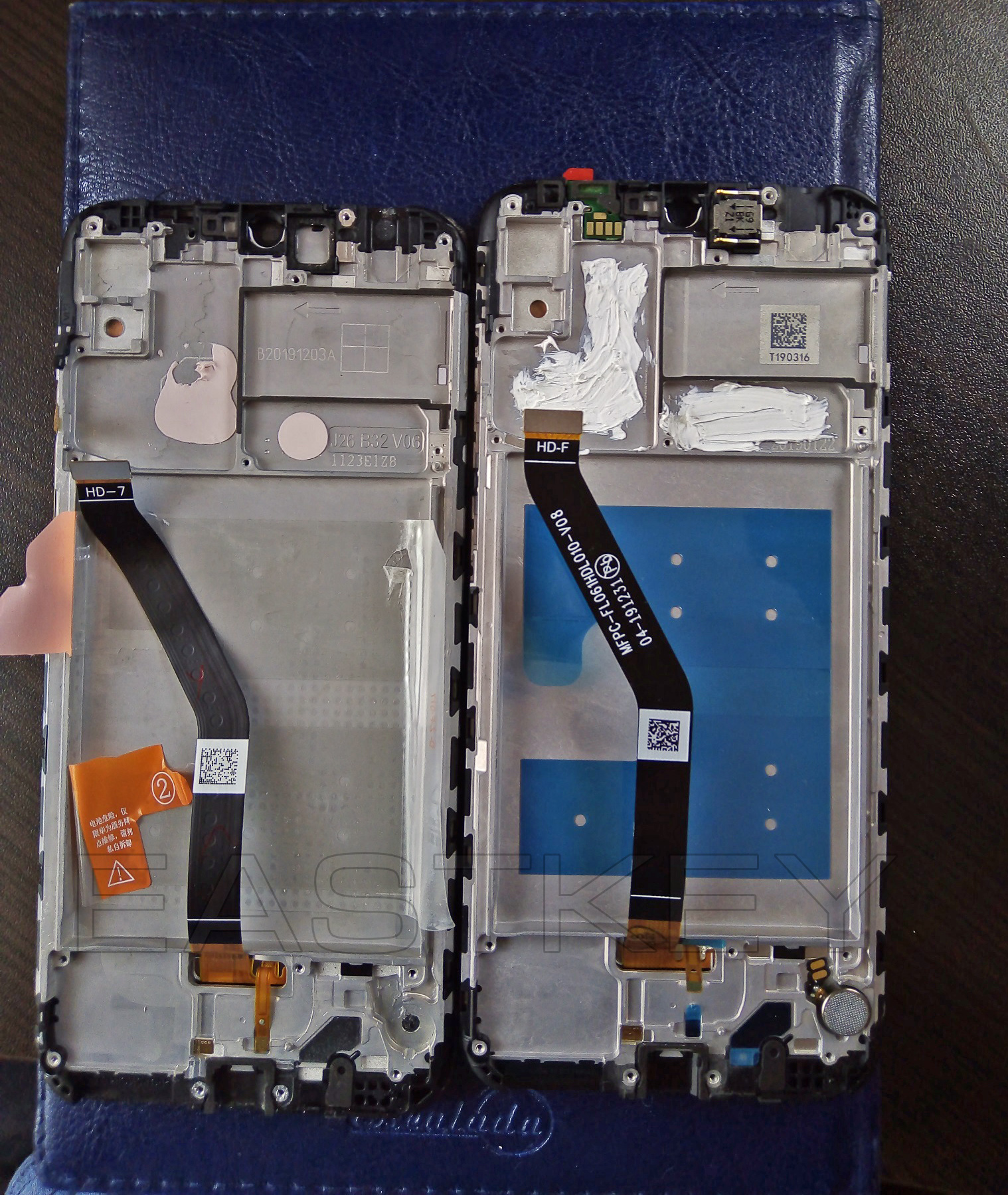

   Дисплей уже приклеен к рамке. На обратной стороне, на корпусе, имеются места с нанесённым липким материалом для фиксации необходимых частей (точно в тех же местах, что и на оригинальном).

Замена дисплея на телефоне. Инструкция

Достать СИМ лоток из телефона

   Первым делом перед началом работ, необходимо извлечь СИМ карты и флешку из телефона. Как это сделать – найдите в инструкции по эксплуатации именно вашего телефона.

Снять заднюю крышку на смартфоне

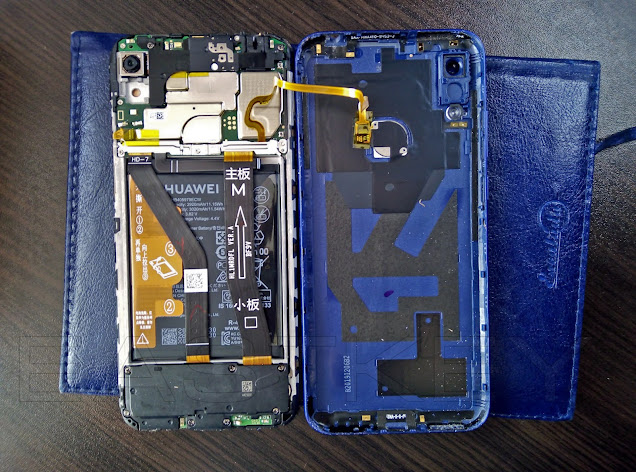

   С помощью пластикового медиатора, карточки или другого предмета снимаем заднюю крышку смартфона. Следует быть очень осторожным, если у вас телефон оборудован сканером отпечатка пальца, чтобы не повредить шлейф. Отключаем шлейф от задней крышки.

Отключить аккумулятор мобильного телефона

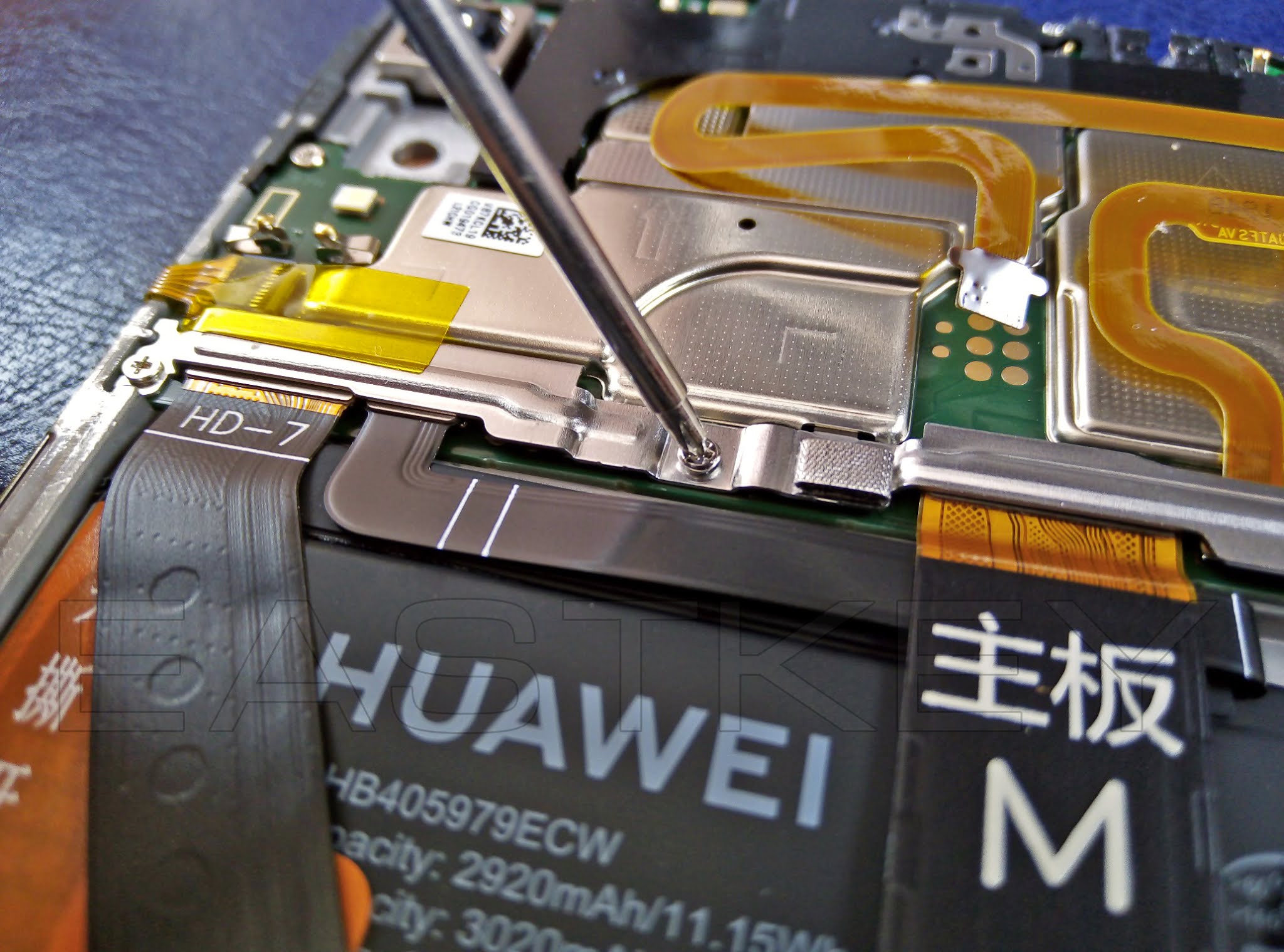

   Теперь необходимо отключить аккумулятор и все шлейфы от платы смартфона. Для этого необходимо отвинтить защитную пластинку, под которой находятся разъёмы. Не забываем снять провод антенны.

   Потянув за специальный хлястик (оранжевого цвета у меня HUAWEI Y6s JAT-LX1), снимаем Li-ion аккумулятор. Аккумулятор находится на липкой ленте, отклеиваться может с небольшим усилием.

Снять материнскую плату, фото камеру, динамик

   На рисунке ниже отмечены все места, где необходимо открутить винтики.

   После этого постепенно снимаем все компоненты в верхней части телефона: модуль камеры, плата телефона, динамик, датчик приближения и освещенности.

   В нижней части снимаем: пластиковую деталь с динамиком, шлейф, плату, батарейку.

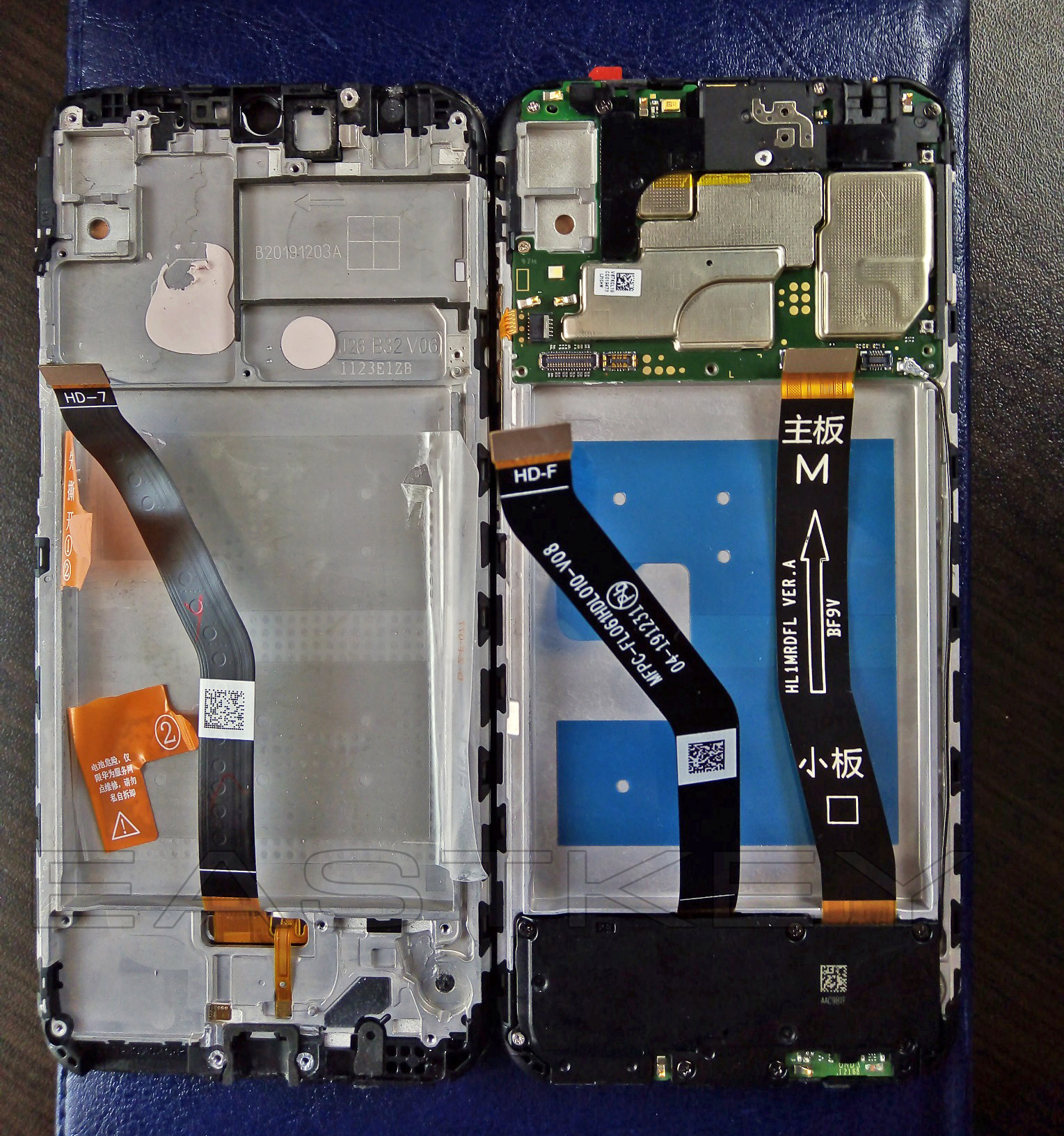

   Внимание! Некоторые детали могут быть приклеены чем-то, как двусторонний скотч. Места приклеивания можно посмотреть на новом модуле, где есть защитная синяя плёнка.

   Снять должны все компоненты, детали.

Установка компонентов смартфона Huawei Honor

   Собирать телефон начнём с нанесения термопасты на те места корпуса, где будет контакт с металлическими радиаторами на системной плате. Слой должен быть ровным и не очень толстым.

   Устанавливаю динамик и датчик приближения, сняв перед этим защитную синюю плёнку.

   Устанавливаю плату на своё место, легонько прижимая ее в местах контакта с тепло проводящей пастой для того, чтобы та размазалась более равномерно.

   В нижней части телефона устанавливаю батарейку (так же на липкую ленту под плёнкой), фиксируем шлейф, снимаю защитную плёнку и ставлю плату.

   После ставлю снятый шлейф и пластиковую деталь с динамиком.

   Устанавливаю модуль фотокамеры, аккумулятор, все шлейфы и прикручиваю защитную пластинку, фиксирующую шлейфы. Не забываем вернуть на место провод антенны.

   Подключаем шлейф от датчика отпечатков пальцев и устанавливаем заднюю крышку, плотно защелкнув ее. Не должно оставаться зазоров и неровностей.

Проверка дисплея и сенсорного экрана (тач скрин) touch screen

   Смартфон собран, дисплей заменён. Если всё выполнили правильно – то визуально не должно быть видно следов вскрытия корпуса.

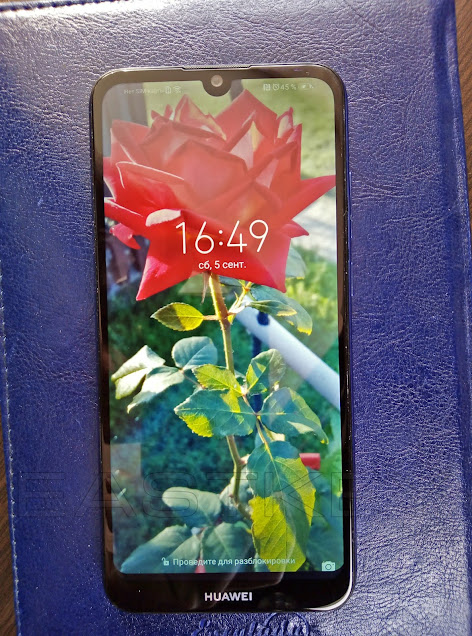

   Включаем телефон, проверяем дисплей. Так же нужно проверить новый сенсорный экран, все ли области исправно работают.
