Ремонт беспроводной bluetooth портативной колонки Beats Pill

   Неисправна беспроводная портативная колонка Beats Pill: не включается, не играет музыка, не светится индикатор (светодиод). При детальном рассмотрении увидел, что что-то не то с разъёмом micro USB. Необходимо найти неисправность и отремонтировать. Для этого разбираю колонку.

Как разобрать беспроводную колонку Beats Pill

   Нужно отклеить красную резиновую деталь, на которую ставится колонка. Приклеена она на что-то похожее на двусторонний скотч, отклеить будет не проблема, только нужно будет вынуть заглушку с надписью «beatspill».

    После того, как сняли - будут видны все болты, которые необходимо выкрутить. Снимаем пластиковые колечки тонкие и одно широкое, устройство разбираем на две половинки.

Из чего состоит bluetooth портативная колонка

•    Внутри после разбора видим четыре динамика, соединённые последовательно по два с каждой стороны.
•    Шлейф от кнопок управления, которые расположены на корпусе устройства.
•    Два Li-Ion аккумулятора, соединённых последовательно и с общим напряжением 7,4 вольт. Модель J272-ICP092941SH.

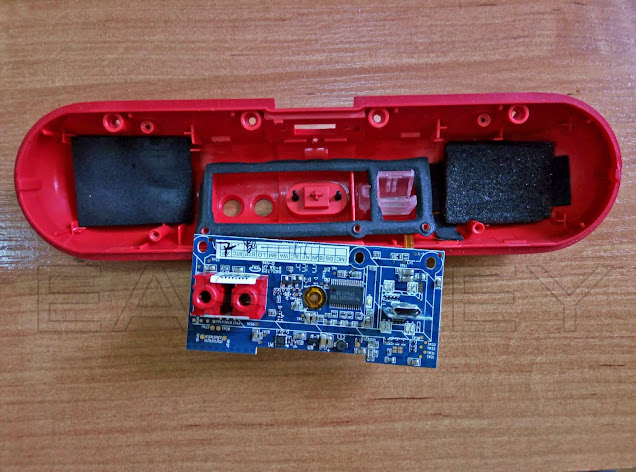

•     Плата с USB разъёмом и главная электронная плата Beats Pill, к которой всё подключается.

Поиск неисправности Beats Pill и проверка micro USB

   При внимательном осмотре я заметил, что разъём micro USB от зарядного кабеля выглядит не надёжно. Решил проверить напряжение на аккумуляторе. Вольтметр показал, что аккумулятор разряжен. Вместе с тем, при подключении кабеля зарядного устройства – заряд не идёт.

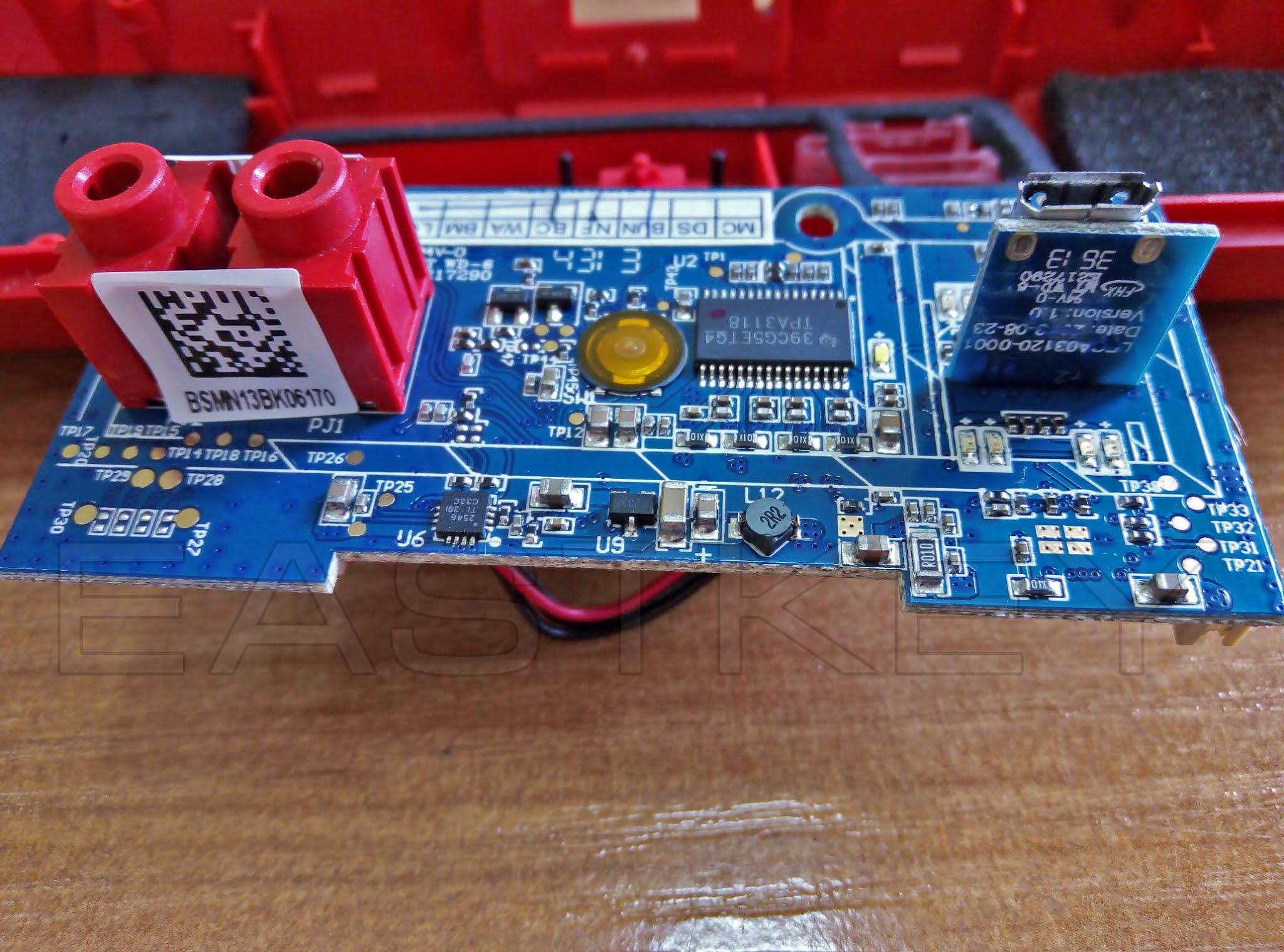

   Для того, чтобы добраться до зарядного ЮСБ разъёма, нужно отсоединить все разъёмы от электронной платы и снять ее.

   После того, как появился доступ к контактам micro USB, я измерил на них напряжение во время зарядки. На разъёме должны быть 5 вольт на двух крайних контактах.

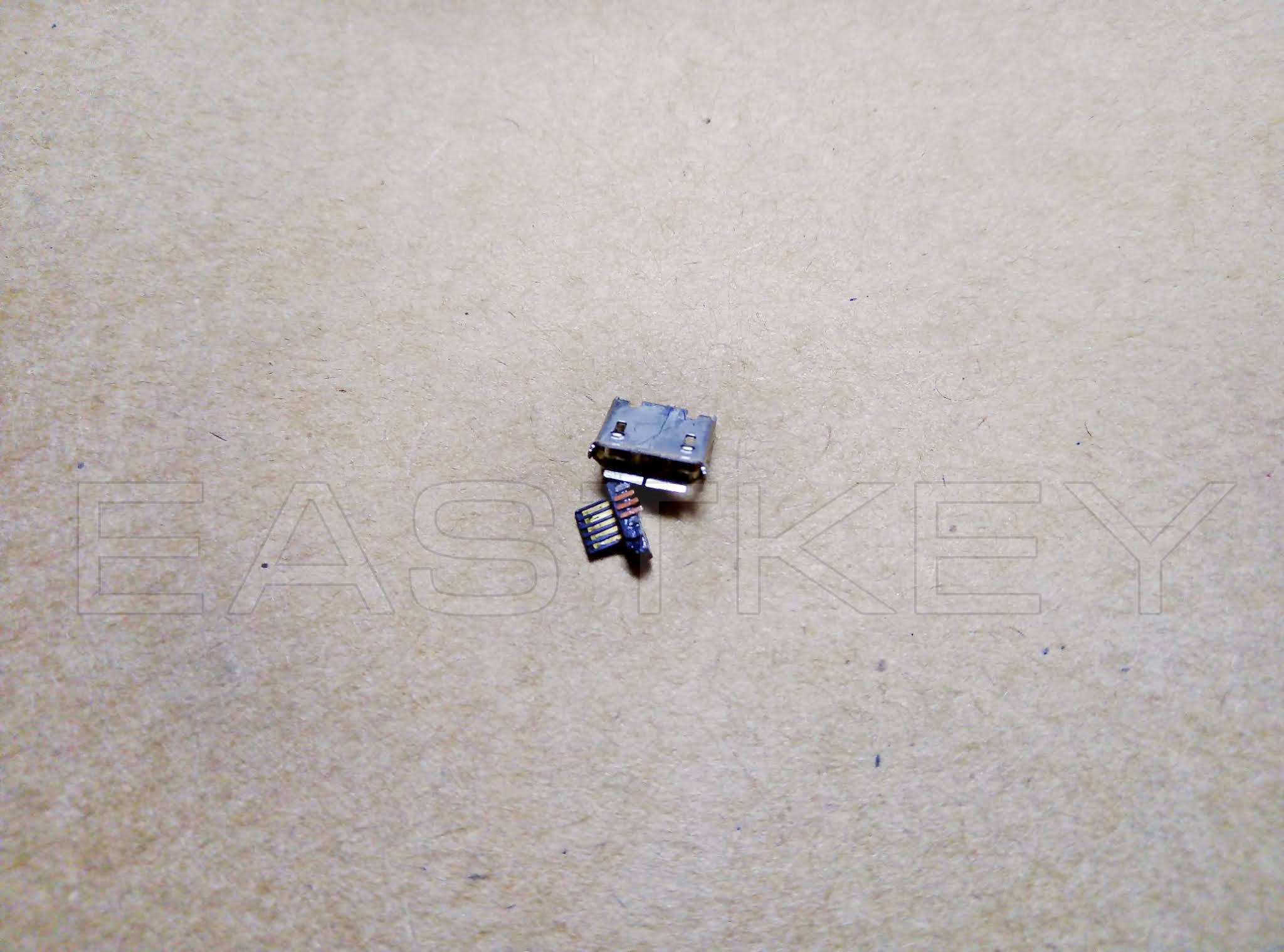

   Напряжение 0 вольт, значит разъём неисправен. Внутри оторвана пластиковая часть, ее выдавило в обратную сторону и оторвались дорожки. Судя по распиновке, оторванные дорожки на контактах 2, 3 и 4 для питания не используются. Необходимо заменить микро ЮСБ гнездо.

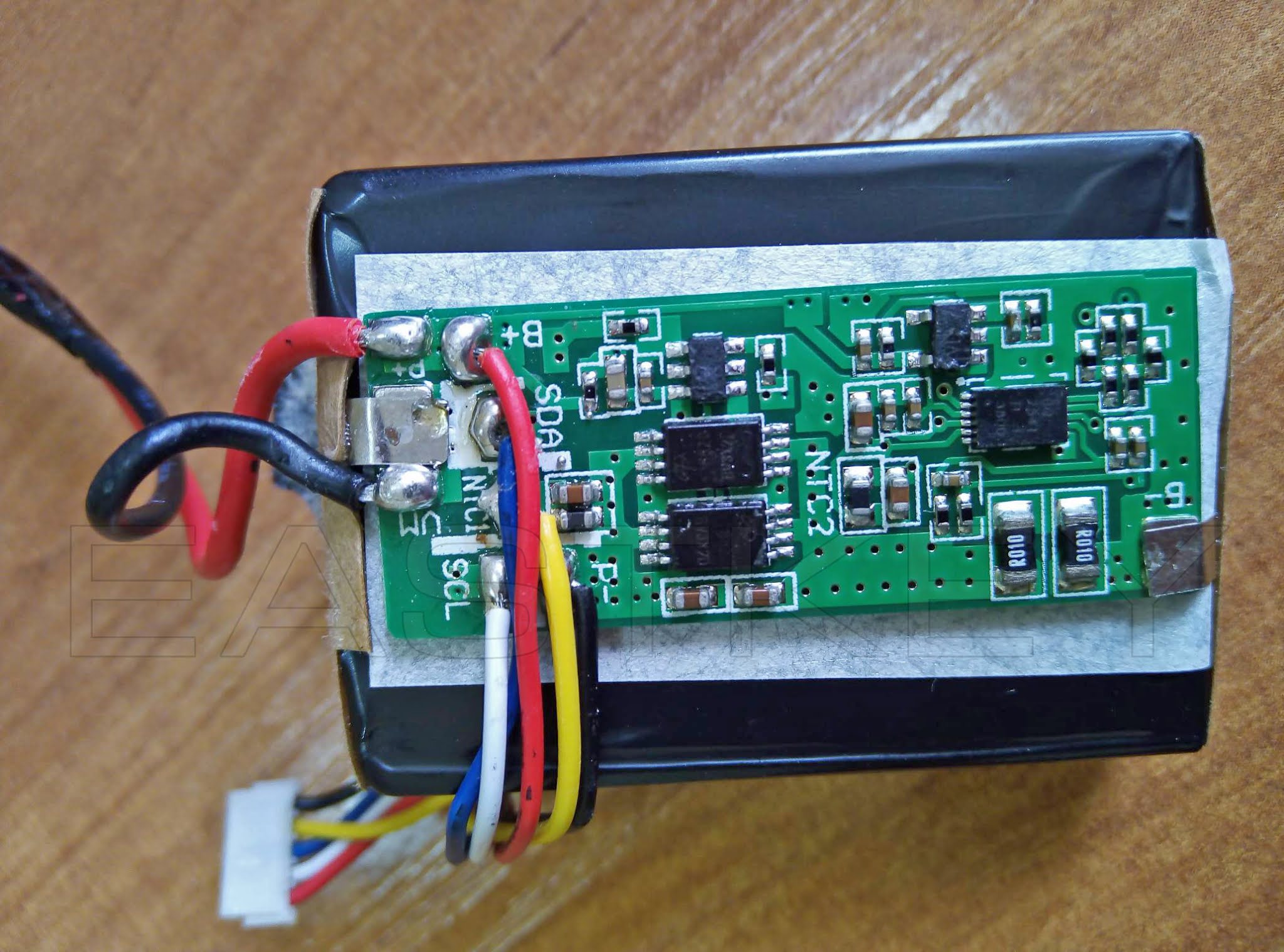

   Принял решение зарядить аккумулятор зарядным устройством Imax b6 для того, чтобы убедится в работоспособности колонки перед ремонтом. Заряжал по одному аккумулятору, отпаяв их предварительно от контроллера. Вот фотография контроллера, который следит за зарядом и разрядом, и припаянные к нему аккумуляторы.

   После того, как заряженные аккумуляторы подключил к колонке, она включилась. Значит замена гнезда microUSB поможет восстановить работоспособность устройства.

Ремонт. Замена micro USB разъёма питания

   Для замены гнезда необходимо подобрать новый, точно такой же, как и был. Разъёмы могут отличаться размерами и формой.
   С помощью паяльного оборудования снимаем старый неисправный и на его место устанавливаем новый разъём микро ЮСБ. С помощью мультиметра убеждаемся в отсутствии короткого замыкания между контактами.
   Осталось подключить кабель зарядного устройства к колонке и убедится, что всё работает, загорается светодиод на плате. Собираю колонку, включаю музыку и слушаю.
