Замена аккумулятора в ИБП

   Источник бесперебойного питания (ИБП) Eaton 5E650iUSB перестал включаться. При нажатии на кнопку ничего не происходит: звука нет, напряжения на выходе так же нет. Я предполагаю, что неисправность связанна с выходом из строя аккумуляторной батареи.

   Для точного определения неисправности и дальнейшего ремонта, нужно разобрать устройство. Рассмотрим как заменить аккумулятор в ИБП.

Как разобрать источник бесперебойного питания

   Отсоединяем ИБП от розетки, вынимаем все провода, идущие от него. Для того, чтобы разобрать корпус, нам потребуется отвёртка крестик (+).

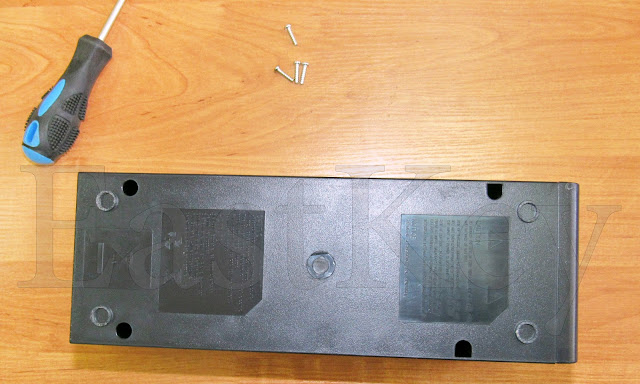

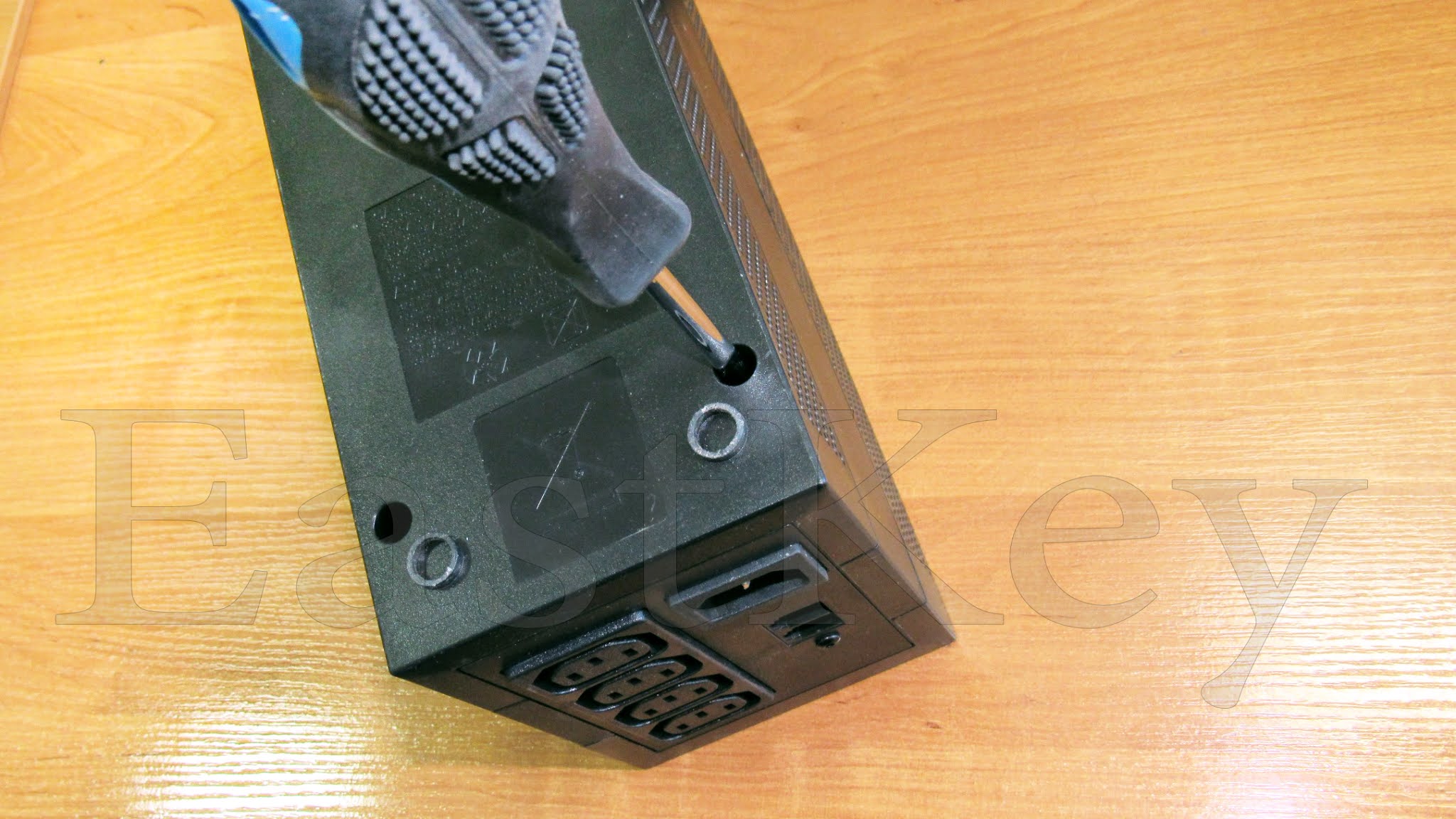

   В нижней части корпуса есть четыре отверстия, в которые вкручены четыре винта. Их необходимо отвинтить.

   После того, как отвинтили болты, соединяющие две половинки корпуса вместе, можно поставить ИБП на ножки и поднять верхнюю часть корпуса.

Основные компоненты ИБП, принцип работы

   Разобрав устройство, можно увидеть внутри основные компоненты – то, из чего он состоит.

• Аккумулятор – чаще всего используются свинцово-кислотные аккумуляторы, напряжение на клеммах 12 вольт ёмкость батареи – 7,2 Ah. Размеры 151 х 65 х 94.

• Трансформатор – установлен на входе бесперебойника для ступенчатой стабилизации напряжения. При проседании или превышении напряжения в сети, меняется рабочая обмотка, соответственно напряжение стабилизируется. Более наглядно это демонстрируется на картинке ниже из wikipedia.org.

• Зарядное устройство и инвертор – расположены на электронной плате в верхней части ИБП. Зарядное устройство нужно для заряда аккумулятора при работе от сети. Инвертор выполняет преобразование постоянного напряжения в переменное при работе от аккумулятора.
• Розетки – для подключения нагрузки к источнику бесперебойного питания и розетка для включения входного напряжения от сети.


Замена неисправного аккумулятора на исправный

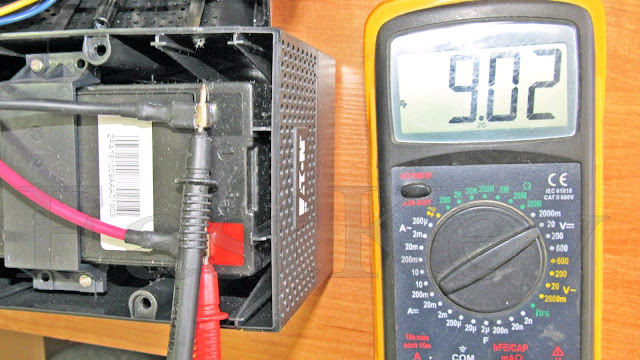

   После разборки ИБП делаю измерение напряжения на аккумуляторе. Как и полагалось, напряжение сильно занижено, батарея неисправна.

   Для того, чтобы заменить неисправную аккумуляторную батарею, нужно отвинтить два винта (показаны на рисунке ниже), отсоединить провода (красный + и черный -) от клемм.

   Новый аккумулятор должен быть на такое же напряжение (12 вольт в моём случае), так же должен иметь одинаковые габариты.

   Я буду устанавливать свинцово-кислотный аккумулятор GP1272 F2. Его напряжение соответствует требуемому. Ёмкость этого элемента питания 7,2 Ah. Его размеры: длина – 151 мм, ширина 65 мм, высота – 94 мм.

   После замены измеряю напряжение на аккумуляторе с подключёнными проводами – 12,5 вольт. Напряжение соответствует нормальному для исправного аккумулятора.

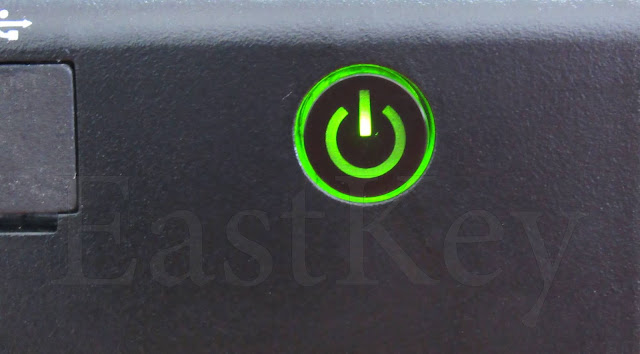

   После того, как собрал всё обратно, прикрутил все винты – включаю источник бесперебойного питания в сеть и нажимаю кнопку на лицевой стороне. Индикатор зажегся, бесперебойник включился. На выходе у него появилось напряжение.

    Осталось зарядить аккумулятор и можно подключать для дальнейшего использования.
