Ремонт квадрокоптера. Замена мотора
Большинство мультикоптеров начального уровня оснащаются коллекторными двигателями и часто с ними возникают проблемы – они выходят из строя. Обусловлено это конструкцией этих моторов, а точнее – наличием трущихся частей. При неисправности хотя бы одного моторчика – полет квадрокоптера невозможен.

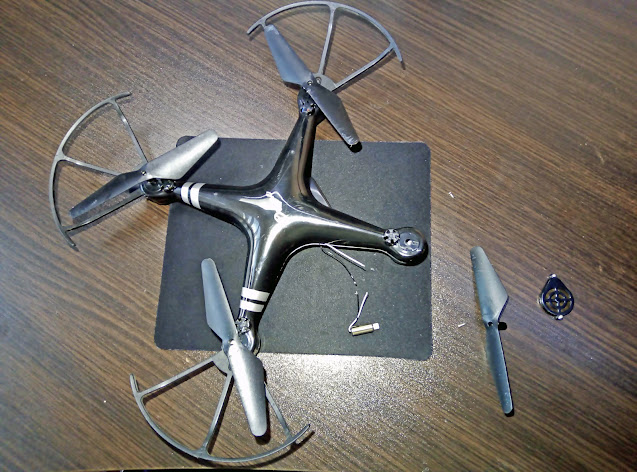

При включении устройства и попытке взлететь, одна из лопастей дрона не вращается. Необходимо выяснить причину и устранить неисправность. На рисунке виден не вращающийся винт.
Приступать к работам следует после отключения аккумулятора. Его я полностью достал из квадрокоптера. Далее необходимо снять пластиковые стойки с нижней стороны аппарата, они просто вытягиваются из отверстий в корпусе. В оставшихся отверстиях находится четыре болта. Чтобы добраться до моторчика и проверить его, я решил, что не буду раскручивать все 4, мне будет достаточно отвинтить один болт.
После этого откручиваю два болта, крепящую пластиковую деталь над шестеренками. Это правая нижняя часть на рисунке, именно этот винт не крутится. Откручиваю винт, крепящий лопасть сверху, и снимаю ее.
Первое, в исправности чего возникли сомнения – двигатель. Для его проверки достаточно было подключить к источнику питания и проверить вращается ли он. Извлекаем из своего посадочного места, перекусываем два провода питания.
Питаются моторчики от Li Po (литий-полимерный) аккумулятора, напряжение на котором 3,7 вольт. Подключив к блоку питания, обнаружил, что мотор потребляет большой ток, около 2 ампер, но сам не вращается, зато происходит сильный его нагрев. Это говорит о том, что двигатель неисправен, его необходимо заменить.
Наш моторчик является коллекторным. Для покупки нового, необходимо знать его геометрические размеры: высота и диаметр корпуса, длина и диаметр вала.
В моем случае диаметр – 7мм., высота корпуса – 16мм., а длина вала – 5мм. В интернет-магазине они ищутся по маркировке «микродвигатель 716».
Ремонт квадрокоптера заключается в замене одного из его коллекторных двигателей. Подобрав аналогичный моторчик, устанавливаем шестеренку на вал. Налезать она должна с небольшим усилием.

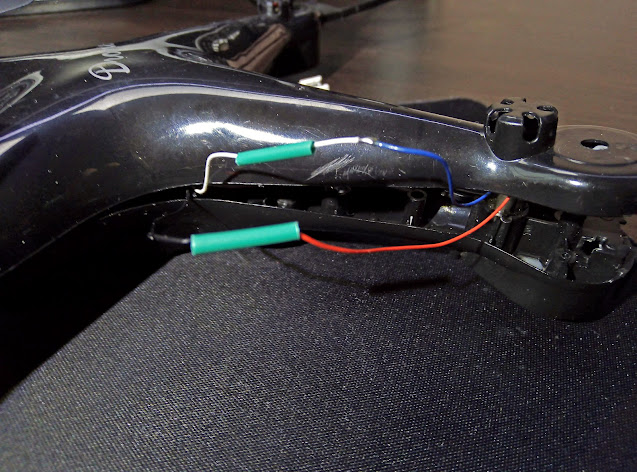

Обрезаем провода до нужной длинны. Залуживаем их и спаиваем с теми, которые идут от квадрокоптера. Не забываю изолировать их с помощью термоусаживаемой трубки.

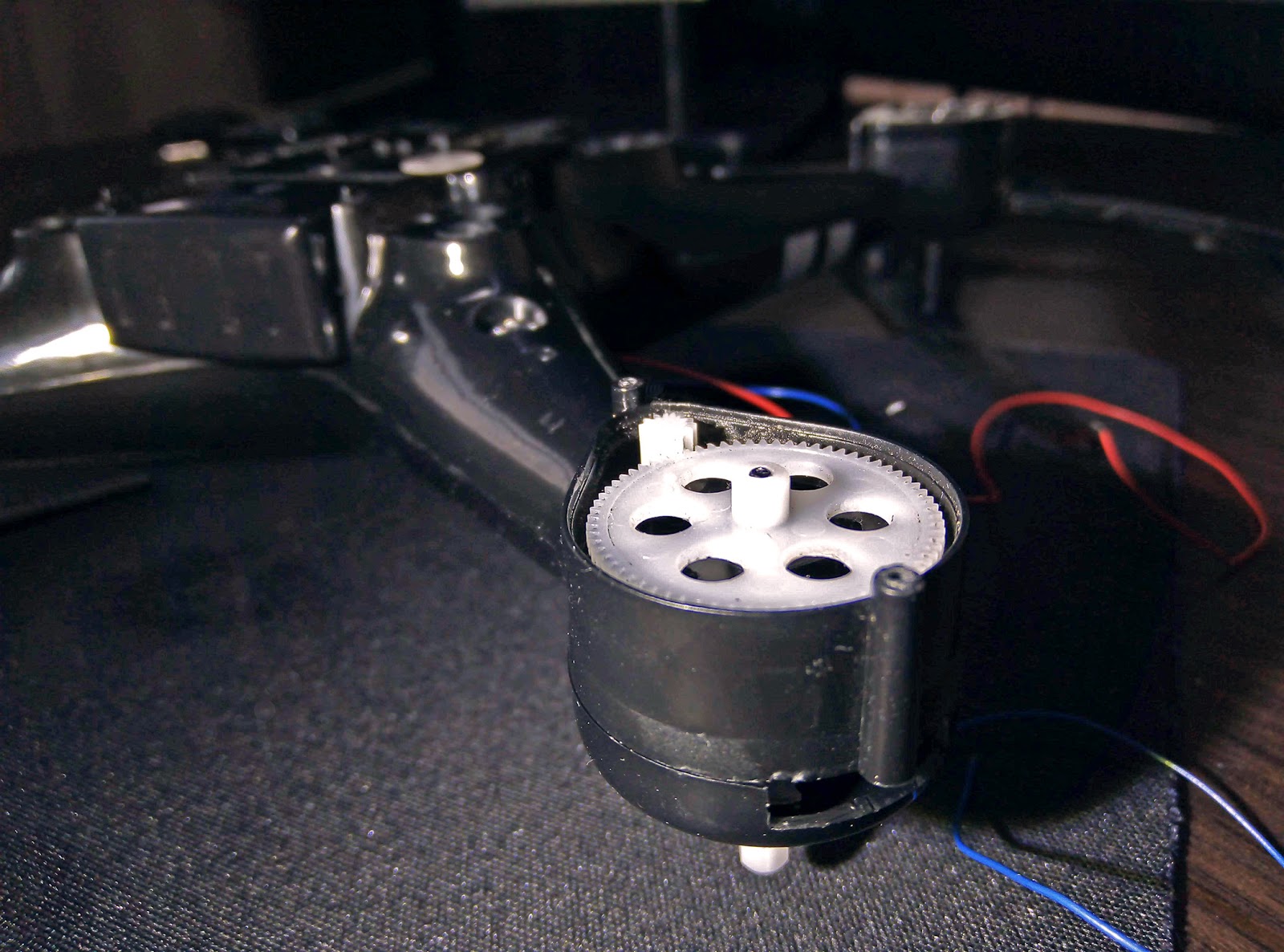

Двигатель с насаженной шестеренкой устанавливаем на свое место в корпусе квадрокоптера, следим при этом, чтобы зубья вошли в зацепление со второй шестеренкой.
Завершив ремонт, заменив мотор, свинчиваем корпус винтиками. Устанавливаем на свое место винт и крепим его. Не исключено, что для нахождения квадрокоптера в устойчивом горизонтальном положении необходимо будет откалибровать дрон с помощью пульта.
Запускаем его, установив на ровной поверхности пола. Видим - что моторчик вращается, игрушка готова взлетать в воздух.
Ради интереса решил разобрать старый неисправный моторчик. На обмотке явно видны следы сгоревшего провода.
При включении устройства и попытке взлететь, одна из лопастей дрона не вращается. Необходимо выяснить причину и устранить неисправность. На рисунке виден не вращающийся винт.
Как разобрать квадрокоптер

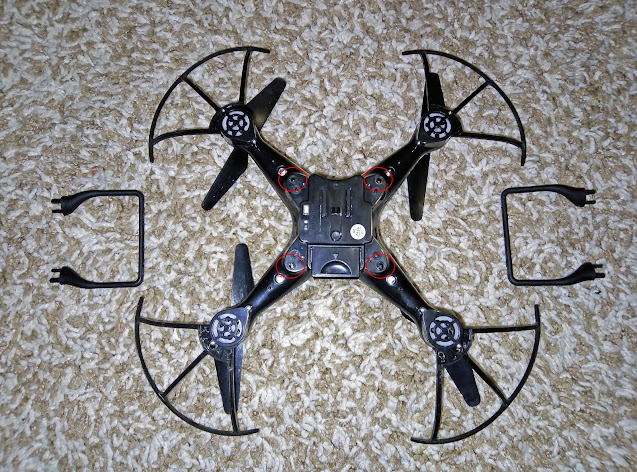

Приступать к работам следует после отключения аккумулятора. Его я полностью достал из квадрокоптера. Далее необходимо снять пластиковые стойки с нижней стороны аппарата, они просто вытягиваются из отверстий в корпусе. В оставшихся отверстиях находится четыре болта. Чтобы добраться до моторчика и проверить его, я решил, что не буду раскручивать все 4, мне будет достаточно отвинтить один болт.

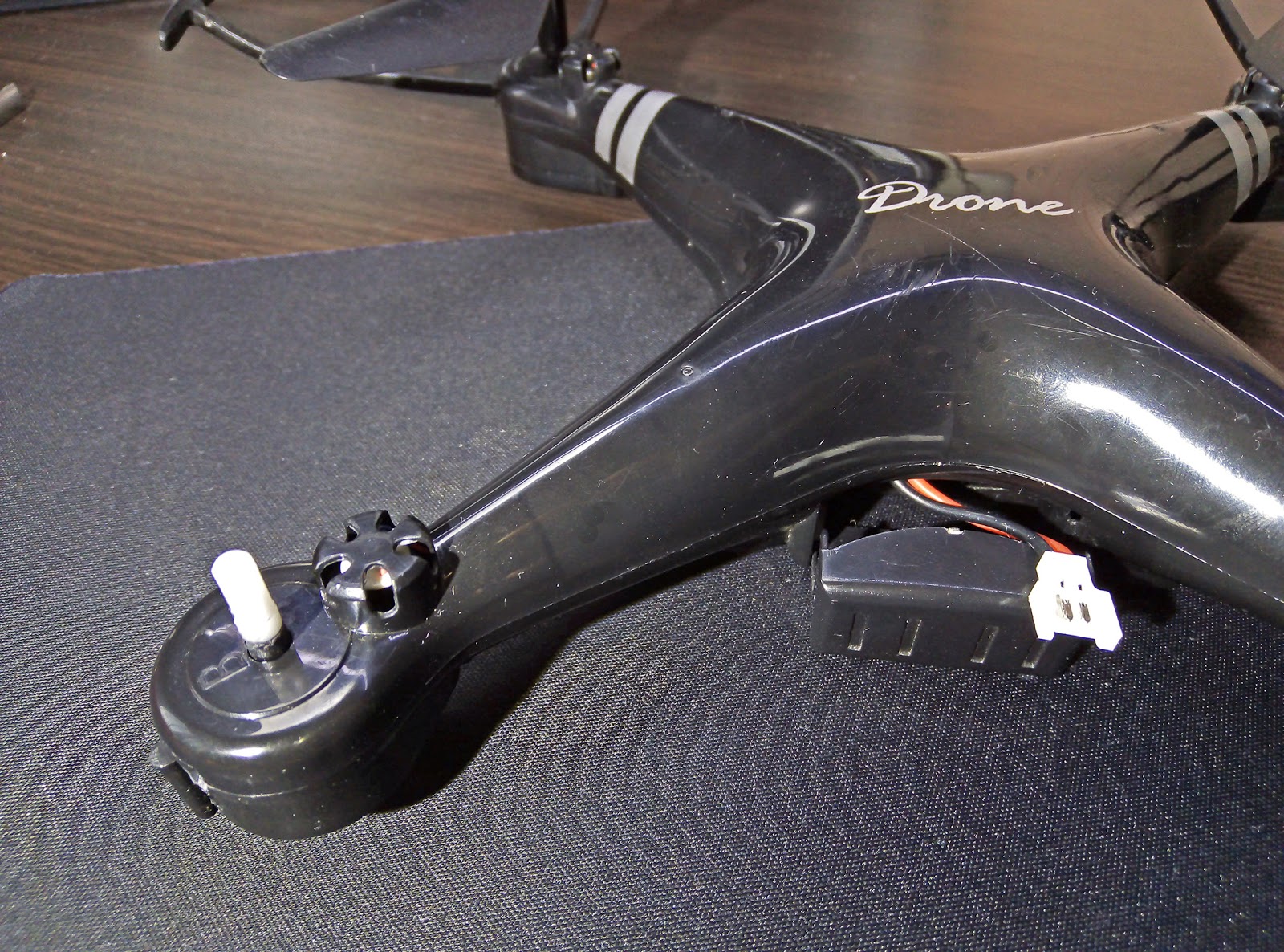

После этого откручиваю два болта, крепящую пластиковую деталь над шестеренками. Это правая нижняя часть на рисунке, именно этот винт не крутится. Откручиваю винт, крепящий лопасть сверху, и снимаю ее.
Поиск неисправности дрона
Первое, в исправности чего возникли сомнения – двигатель. Для его проверки достаточно было подключить к источнику питания и проверить вращается ли он. Извлекаем из своего посадочного места, перекусываем два провода питания.
Питаются моторчики от Li Po (литий-полимерный) аккумулятора, напряжение на котором 3,7 вольт. Подключив к блоку питания, обнаружил, что мотор потребляет большой ток, около 2 ампер, но сам не вращается, зато происходит сильный его нагрев. Это говорит о том, что двигатель неисправен, его необходимо заменить.
Как подобрать двигатель для квадрокоптера
Наш моторчик является коллекторным. Для покупки нового, необходимо знать его геометрические размеры: высота и диаметр корпуса, длина и диаметр вала.
В моем случае диаметр – 7мм., высота корпуса – 16мм., а длина вала – 5мм. В интернет-магазине они ищутся по маркировке «микродвигатель 716».
Ремонт (замена) моторчика дрона
Ремонт квадрокоптера заключается в замене одного из его коллекторных двигателей. Подобрав аналогичный моторчик, устанавливаем шестеренку на вал. Налезать она должна с небольшим усилием.
Обрезаем провода до нужной длинны. Залуживаем их и спаиваем с теми, которые идут от квадрокоптера. Не забываю изолировать их с помощью термоусаживаемой трубки.
Двигатель с насаженной шестеренкой устанавливаем на свое место в корпусе квадрокоптера, следим при этом, чтобы зубья вошли в зацепление со второй шестеренкой.
Проверка и калибровка
Завершив ремонт, заменив мотор, свинчиваем корпус винтиками. Устанавливаем на свое место винт и крепим его. Не исключено, что для нахождения квадрокоптера в устойчивом горизонтальном положении необходимо будет откалибровать дрон с помощью пульта.
Запускаем его, установив на ровной поверхности пола. Видим - что моторчик вращается, игрушка готова взлетать в воздух.
Ради интереса решил разобрать старый неисправный моторчик. На обмотке явно видны следы сгоревшего провода.
